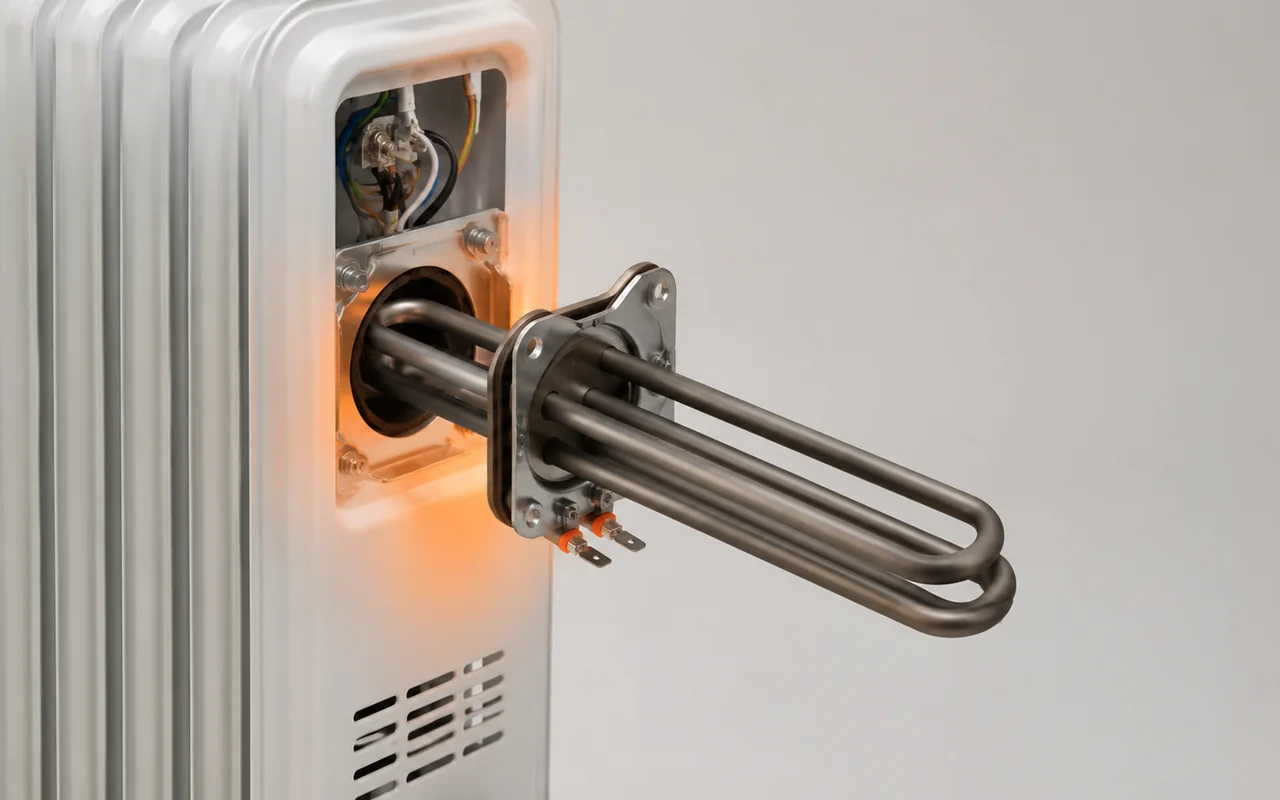

ТЭН для масляного радиатора: подбор и замена

Каждый третий масляный радиатор отопления выходит из строя из-за перегоревшего ТЭНа. Вместо покупки нового прибора за 3000-5000 рублей можно заменить нагреватель за 400-800 рублей. Но не все ТЭНы взаимозаменяемы: разница в резьбе (1/2 или 3/4 дюйма), длине трубки (от 200 до 400 мм) и мощности (600-1500 Вт). Если поставить ТЭН слабее - радиатор не прогреет комнату, мощнее - масло начнет кипеть и разорвет корпус. В этой статье разберем, как подобрать тэн с терморегулятором для масляного радиатора и не ошибиться.

Как устроен масляный радиатор отопления и его ТЭН

Масляный радиатор - герметичный корпус с техническим маслом и трубчатым электронагревателем (ТЭНом). ТЭН вкручен в нижнюю боковую пробку, через него подается ток. Масло нагревается, поднимается вверх, отдает тепло через корпус. У большинства моделей мощность нагревателя от 600 до 1500 Вт, длина трубки 250-350 мм, резьба 1/2" или 3/4". Внутри ТЭНа - нихромовая спираль, изолированная магнезией. Если спираль перегорает, радиатор перестает греть.

ТЭНы бывают сухие (открытые) и герметичные. В масляных радиаторах используют только герметичные - резиновое кольцо или металлическая прокладка не дают маслу вытечь. Средний ресурс ТЭНа - 5-8 лет при ежедневной работе по 6-8 часов.

Выбор тэна с терморегулятором для масляного радиатора

ТЭН с терморегулятором - это нагреватель, в котором датчик температуры встроен в корпус. В масляных радиаторах терморегулятор обычно стоит отдельно (внешний биметаллический термостат на корпусе), но при замене можно установить ТЭН с встроенным термостатом (типа ТЭН-5). Однако важно: выносной регулятор управляет общей мощностью, а встроенный - отключает нагреватель при достижении 60-70°C на поверхности трубки. Если заменить штатный ТЭН на модель с терморегулятором, биметаллический термостат радиатора может конфликтовать с встроенным - радиатор будет отключаться раньше, чем прогреет комнату.

Лучше брать ТЭН без встроенного терморегулятора, а термостат ставить внешний. Если же родной терморегулятор сломан - можно купить тэн для отопления с терморегулятором и вывести регулировку наружу. Но такой вариант требует переделки корпуса (сверление отверстия под датчик).

• Параметры выбора: мощность (600-1500 Вт), длина трубки (200-400 мм), тип резьбы (1/2" или 3/4"), форма фланца (круглый или квадратный).
• Не используйте тэн для воды с терморегулятором - они рассчитаны на давление воды, а не масла, и уплотнения не выдержат масляной среды.
• Тэн с терморегулятором для нагрева воды (для душа) имеет другую длину и резьбу - 1 дюйм, для масляного радиатора не подходит.

Как подобрать мощность ТЭНа для масляного радиатора

Мощность ТЭНа должна быть равна или меньше исходной мощности радиатора. Если в радиаторе стоял ТЭН 1000 Вт, ставить 1500 Вт нельзя - масло перегреется, давление в корпусе вырастет, и он лопнет. Допустимый запас: +10% от мощности, если радиатор рассчитан на запас по давлению. Например, на корпусе написано 1500 Вт - можно ставить 1600 Вт, но не 2000 Вт.

Для комнаты 12-15 м² достаточно 1000-1200 Вт. Если мощность меньше 600 Вт - радиатор будет греть слабо, больше 1500 Вт - перегреет масло. Уточните объем масла: на 1 литр масла - не более 100 Вт ТЭНа. Например, радиатор с 10 литрами масла - ТЭН до 1000 Вт.

Замена сгоревшего ТЭНа в масляном радиаторе

Замена ТЭНа - дело на 20-30 минут. Сначала слейте масло: открутите нижнюю заглушку, слейте в емкость. Затем открутите старый ТЭН ключом на 32-36 (в зависимости от гайки). Если прикипел - нагрейте строительным феном до 60-70°C. Новый ТЭН установите с новой прокладкой (паронит или жаропрочная резина). Затягивайте с усилием 30-40 Н·м - не больше, иначе треснет корпус.

Заливайте масло той же марки, что было. Если неизвестно - трансформаторное масло марки Т-1500 или веретенное (И-20). Объем: 80-90% от объема корпуса, оставшееся место - воздушная подушка для расширения. После сборки проверьте на герметичность: подержите под давлением 0,5 атм (подкачайте воздух через ниппель, если есть).

• Инструменты: рожковый ключ, пассатижи, отвертка, емкость для масла, новый ТЭН, прокладка.
• Перед заменой обязательно отключите радиатор от сети минимум за 2 часа - масло остывает медленно.
• Если резьба не совпадает - используйте переходник (латунный, с 1/2" на 3/4"), но это снижает надежность.

Почему нельзя перегревать масло и как проверяют исправность ТЭНа

Масло в радиаторе - это не вода. Его температура кипения 150-200°C, но при перегреве (выше 100°C на поверхности ТЭНа) оно начинает разлагаться, выделять газ и коксоваться. Кокс оседает на ТЭНе, ухудшает теплоотдачу, спираль перегревается и перегорает. Давление в корпусе растет, может выдавить прокладку или разорвать шов. Поэтому терморегулятор должен отключать ТЭН при 80-90°C на корпусе радиатора.

Проверить исправность ТЭНа можно мультиметром. Отключите радиатор, снимите ТЭН. Измерьте сопротивление между выводами: для 1000 Вт при 220 В оно должно быть около 48 Ом (R = U²/P). Если «бесконечность» - обрыв спирали. Прозвоните изоляцию: между выводом и корпусом - должно быть более 1 МОм. Если меньше - пробой на корпус, такой ТЭН опасен.

• Признаки неисправности: не греет, выбивает автомат, щиплет током при касании.
• Не проверяйте ТЭН «на искру» - это опасно для жизни.

Электрическое отопление с ТЭНом: альтернатива масляному радиатору

Если масляный радиатор вышел из строя и восстановить его не получается, можно перейти на секционную батарею с ТЭНом. В нижнюю пробку алюминиевого или биметаллического радиатора вкручивается ТЭН с терморегулятором на резьбе 1 дюйм (обычно). Мощность подбирают из расчета 100-120 Вт на одну секцию. Например, 8 секций - ТЭН 800-1000 Вт.

Термостат на ТЭНе держит температуру теплоносителя (50-60°C), а радиатор отдает тепло конвекцией. Такая система работает как масляный радиатор, но без риска разгерметизации масла. ТЭН отопления с терморегулятором в такой схеме служит 10-15 лет. Для ванной комнаты можно использовать тэн для душа с терморегулятором - но он рассчитан на воду и не подходит для масла. В сухих помещениях ставьте обычный радиатор с тэном.
