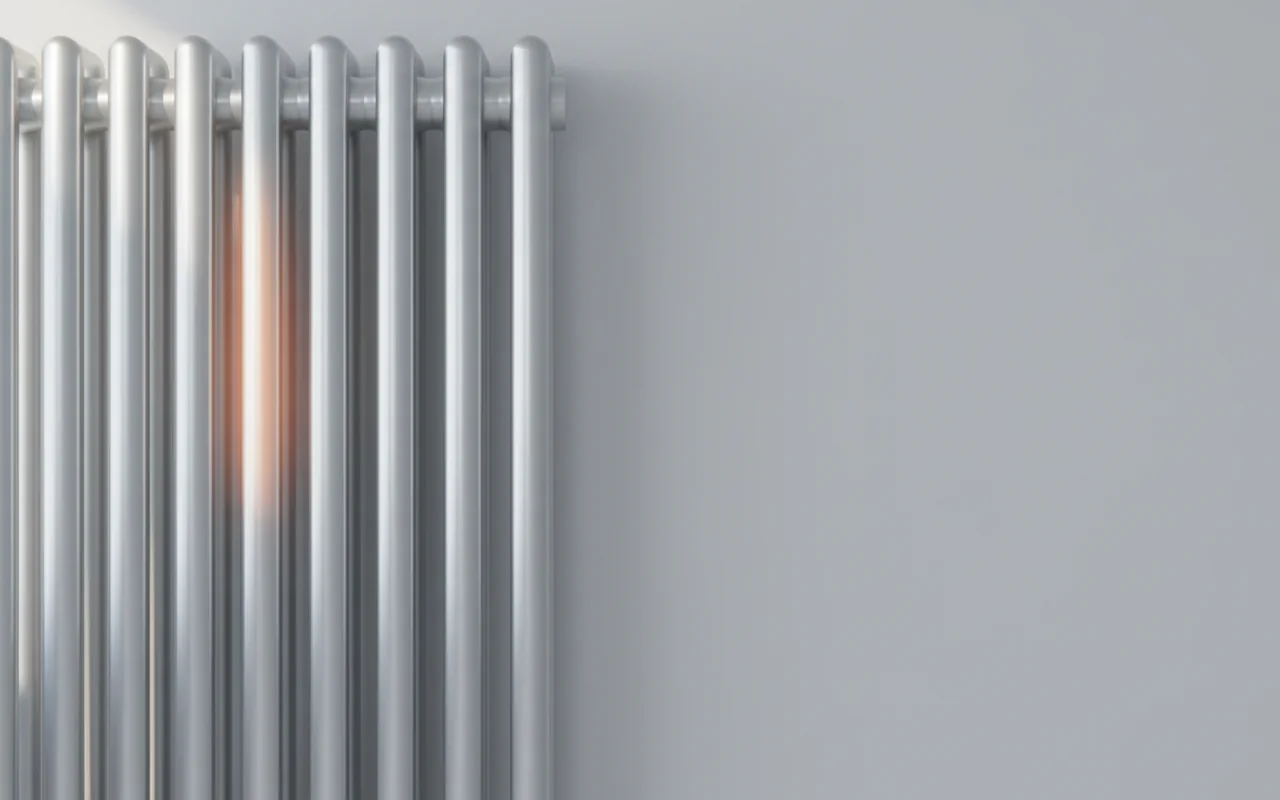

Стальные трубчатые радиаторы отопления: особенности конструкции и уход

Трубчатый радиатор отопления высотой 2180 мм при нижнем подключении экономит 15% полезной площади стены по сравнению с панельным аналогом той же мощности. Но если летом слить воду, а радиатор не продуть, коррозия за 2 года может снизить теплоотдачу на 30-40%. Разберем, как выбрать, установить и обслуживать стальные трубчатые радиаторы, чтобы они служили 15-20 лет без потери эффективности.

Конструкция стальных трубчатых радиаторов отопления

Стальные трубчатые радиаторы отопления состоят из вертикальных труб диаметром 20-30 мм, соединенных в верхней и нижней части коллекторами. Толщина стенки трубы - 1,2-2,0 мм. Теплоноситель движется по трубам, отдавая тепло через сталь. Конвекция здесь минимальна (около 10%), основная доля - лучистая составляющая, что дает быстрый прогрев помещения.

От панельных радиаторов трубчатые отличаются меньшей инерцией: сталь прогревается за 5-7 минут, а остывает за 10-12 минут. При этом каждый трубчатый элемент можно отключить или заменить отдельно - это плюс для ремонта. Но из-за малого диаметра труб гидравлическое сопротивление выше, чем у панельных, что требует точного расчета системы.

• Диаметр труб: 20, 25, 30 мм - чем больше, тем выше теплоотдача и гидравлическое сопротивление.
• Рабочее давление: 8-12 атмосфер (зависит от толщины стали и качества сварных швов).
• Теплоотдача 1 секции: 70-120 Вт при ΔT=70°C (зависит от высоты и диаметра).
• Соединение: нижнее или боковое - нижнее упрощает скрытую разводку труб в полу.

Трубчатый радиатор с нижним подключением: особенности монтажа

Трубчатый радиатор с нижним подключением имеет два выходных патрубка в нижней части - подача и обратка. Это позволяет спрятать трубы в стяжку пола или проложить по плинтусу. При монтаже важно выдержать расстояние от низа радиатора до пола: минимум 100 мм для свободной циркуляции воздуха.

Для нижнего подключения обычно используют термостатический клапан и балансировочный вентиль. Без балансировки разница температур между подачей и обраткой может превысить 30°C, снизив эффективность системы. Рекомендуется устанавливать байпас для возможности отключения радиатора без остановки всей системы.

• Расстояние между патрубками: 50 мм (стандарт для большинства моделей).
• Резьба патрубков: 1/2 дюйма или 3/4 дюйма - уточняйте в паспорте.
• Высота радиатора: 300-2180 мм - чем выше, тем больше мощность при той же площади.
• Максимальная температура теплоносителя: 110°C для стальных трубчатых.

Белый трубчатый радиатор нижнее подключение: популярные размеры

Белый трубчатый радиатор нижнее подключение - наиболее востребованный вариант в интерьерах. Порошковая покраска в RAL 9016 (белый) даёт ровное покрытие, устойчивое к царапинам. Ниже таблица типовых размеров с мощностью для ΔT=50°C (режим 75/65/20).

Трубчатый радиатор Tubog и Rifar Tubog: что внутри?

Трубчатый радиатор Tubog нижнее подключение - это модель с горизонтальными трубками, соединенными вертикальными коллекторами. Конструкция позволяет наращивать секции от 4 до 20. Труба диаметром 25 мм, стенка 1,5 мм. Рабочее давление 10 атмосфер, опрессовка 15 атм.

Трубчатый радиатор Rifar Tubog нижнее подключение - российский аналог с усиленным сварным швом и толщиной стали 1,8 мм. Благодаря этому рабочее давление достигает 12 атмосфер. Оба варианта покрыты порошковой эмалью белого цвета, но Rifar предлагает дополнительные цвета за доплату.

• Tubog: межосевое расстояние 500 мм, высота 580-2180 мм, тепловая мощность 1 секции 90-110 Вт.
• Rifar Tubog: высота 2180 мм, секция 100 Вт, длина до 2 метров, вес 1 секции около 2,5 кг.
• Подключение: нижнее, патрубки 1/2 дюйма, комплектуются кронштейнами и заглушками.

Уход за стальным трубчатым радиатором

Стальные трубчатые радиаторы требуют регулярной очистки от пыли между трубками. Пыль снижает теплоотдачу на 5-10% за сезон. Для очистки используйте пылесос с узкой насадкой или мягкую щетку. Не применяйте абразивные чистящие средства - они повреждают эмаль.

Летом, если система отопления отключается, воду из радиатора сливать нельзя - сталь без воды окисляется быстрее из-за кислорода воздуха. Оставьте воду или заполните радиатор азотом. Если слив неизбежен, просушите внутренние каналы тепловентилятором в течение 2-3 часов.

• Чистка межтрубного пространства: 1 раз в 3 месяца пылесосом, 1 раз в год - влажной тряпкой с мягким моющим средством.
• Проверка стыков на течь: перед отопительным сезоном осмотрите сварные швы и резьбовые соединения.
• Антикоррозийная обработка: если радиатор эксплуатируется в сыром помещении, раз в 2 года наносите на заднюю стенку ингибитор коррозии (например, литол).
• Недопустимо красить радиатор масляной краской - она резко снижает теплоотдачу (до 20%). Используйте термостойкую эмаль с температурой до 120°C.

Электрический режим: ТЭН в трубчатом радиаторе

Если в доме нет центрального отопления, стальной трубчатый радиатор можно перевести в электрический режим. Для этого в нижнюю пробку секционной батареи вкручивается ТЭН с терморегулятором на резьбе 1 дюйм. Мощность ТЭНа подбирается из расчета 100-120 Вт на одну секцию радиатора. Например, для 6-секционного радиатора высотой 500 мм требуется ТЭН мощностью 600-700 Вт.

Термостат на ТЭНе поддерживает заданную температуру в помещении с точностью 1-2°C. При этом радиатор работает как масляный обогреватель, но с меньшей инерцией - нагрев до 50°C занимает 10-15 минут. Важно: в такой системе не должно быть воды - радиатор заполняется антифризом или дистиллированной водой с добавлением ингибитора коррозии. Срок службы ТЭНа - 5-7 лет, замена занимает 10 минут.
