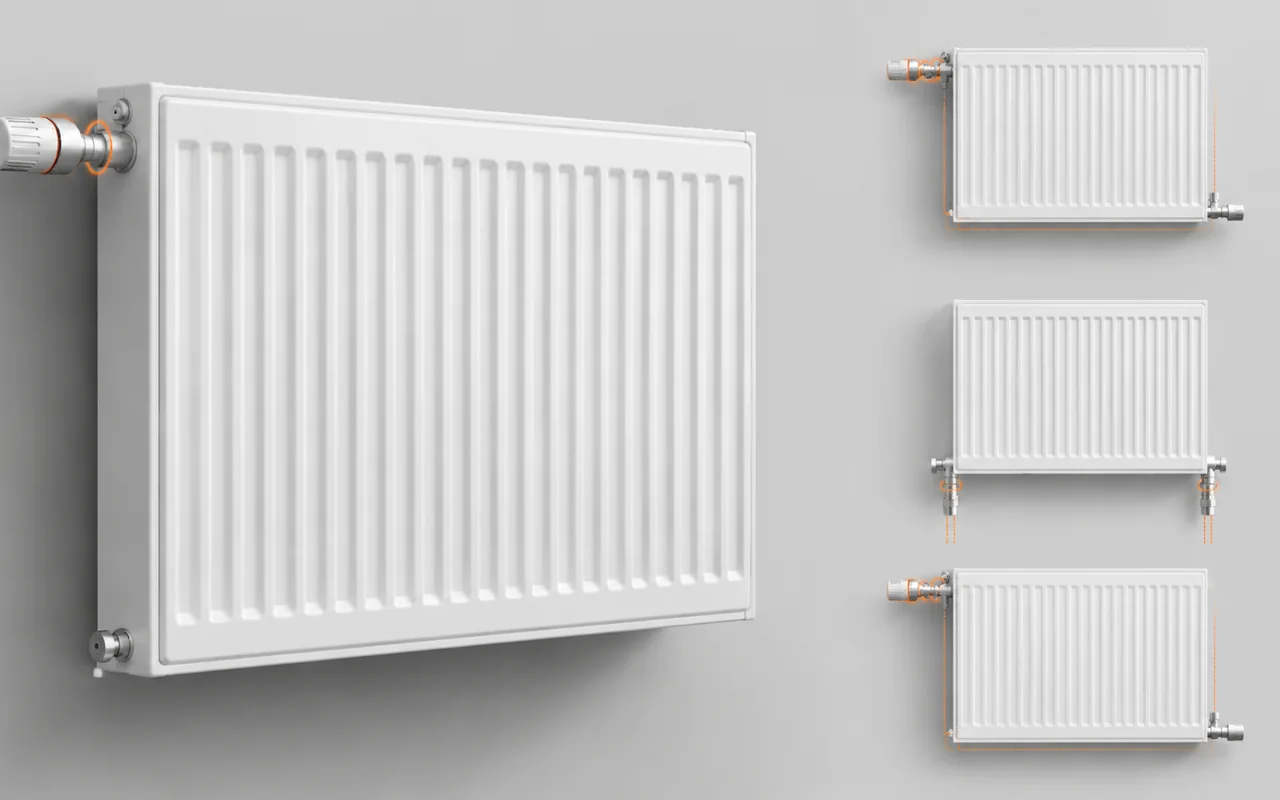

Схемы подключения радиаторов отопления: боковое, нижнее, диагональное
Вы купили радиатор на 8 секций, а греются только первые 3. Знакомая картина? Причина - неправильная схема подключения радиатора отопления. Если подача и обратка подключены не по той логике, теплоноситель застаивается, и вы теряете до 40% мощности батареи. В этой статье разберём три основные схемы подключения радиаторов отопления: боковое, нижнее и диагональное. Покажу цифры потерь, условия монтажа и дам конкретные рекомендации для вашей системы.
Боковое подключение радиатора - классика для квартир
Боковое подключение радиаторов - самый распространённый вариант в многоэтажках с вертикальной разводкой. Подача заходит в верхний патрубок, обратка выходит из нижнего на той же стороне. Теплоноситель проходит по первой секции, часть остывает, и дальше идёт вниз. В результате последние секции греются слабее.
При длине радиатора до 6 секций потери теплоотдачи при боковом подключении составляют 5-10%. Если секций 10 и больше, потери достигают 30-40%.
Боковое подключение радиатора отопления дома чаще всего используют, когда стояки расположены рядом с окном. Важно: при обратном подключении (подача снизу) КПД падает ещё на 15-20%.
- Монтаж простой: два крана, байпас и запорная арматура.
- Идеально для систем с принудительной циркуляцией и давлением до 10 атм.
- Не подходит для длинных радиаторов (более 8 секций).
Нижнее подключение радиатора - скрытый монтаж
Нижнее подключение радиатора - вариант, когда трубы прячут в пол или стену. Оба патрубка (подача и обратка) подключаются снизу. Теплоноситель идёт по коллектору, поднимается вверх и проходит вертикальные каналы. Прогрев секций равномерный, но скорость потока ниже, чем при диагональной схеме.
Потери теплоотдачи при нижнем подключении - 10-15% по сравнению с диагональной схемой. Но если у вас система «тёплый пол» или скрытая разводка, это лучший вариант. Нижнее подключение радиатора занимает минимум места и не портит интерьер.
Подключение радиатора отопления снизу требует специального комплекта: термостатический клапан и запорный узел с возможностью промывки. Давление - до 12 атм, температура теплоносителя - до 95С.
- Используется в частных домах со скрытой разводкой.
- Подходит для радиаторов с нижним подводом (тип Ventil).
- Давление и гидроудары менее критичны, чем при боковом.
Диагональное подключение - максимум теплоотдачи
Диагональное подключение - схема, при которой подача заходит в верхний патрубок с одной стороны, а обратка выходит из нижнего с противоположной. Теплоноситель проходит по диагонали через все секции, отдавая максимум тепла. Потери теплоотдачи минимальны - 2-5% даже на 12-секционных батареях.
По сути, это самая эффективная схема подключения радиаторов отопления. Её выбирают, когда важна мощность. Например, при остеклении в пол или в помещениях с большими теплопотерями.
Подключение радиатора отопления по диагонали рекомендуют для систем с естественной циркуляцией (гравитационных). Вода сама идёт по диагонали без насоса, что даёт выигрыш в скорости прогрева.
- КПД на 20-30% выше, чем при боковом на длинных радиаторах.
- Требует двух кранов и возможности подвода с разных сторон.
- При длине секций более 10 - единственный рабочий вариант.
Как выбрать схему подключения радиаторов отопления
Выбор схемы подключения радиаторов отопления зависит от разводки труб в доме и количества секций. Если у вас вертикальные стояки (как в хрущёвке) - только боковое. Если разводка лучевая - подойдёт нижнее. Если нужна максимальная мощность - делайте диагональное.
Практическое правило: при длине радиатора до 6 секций все схемы дают почти одинаковую теплоотдачу (разница менее 5%). На 8 секций боковое проигрывает 10-15%, нижнее 5-10%. На 10 секций и больше - только диагональное.
При подключении радиатора отопления дома не забудьте про воздухоотводчик. Он ставится на верхний торец радиатора, иначе воздушная пробка съест до 50% мощности.
| Тип подключения | Потери до 6 секций | Потери 8 секций | Потери 12 секций |
|---|---|---|---|
| Боковое | 5-10% | 15-20% | 30-40% |
| Нижнее | 3-5% | 5-10% | 10-15% |
| Диагональное | 2-3% | 2-5% | 2-5% |
Влияние схемы на прогрев секций и расходы
При неправильном подключении радиатора отопления дом прогревается неравномерно. Первые секции горячие, последние - холодные. Это приводит к перерасходу топлива. Если котёл гоняет теплоноситель, а часть батарей не греет, вы теряете до 30% средств на отопление.
Пример: дом площадью 100 м², радиаторы по 10 секций с боковым подключением. Вместо 10 кВт тепла вы получаете 7 кВт. Котёл работает дольше, счёт за газ зимой - на 2000-3000 рублей больше каждый месяц.
Схема подключения радиаторов отопления должна быть заложена ещё на этапе проектирования. Если трубы уже в стенах, можно переделать подключение, но цена работ - от 1000 до 3000 рублей за радиатор.
Электрический режим: нижнее подключение с ТЭНом
Если система отопления переведена на электричество (например, нет газа), в секционную батарею можно вкрутить ТЭН с терморегулятором. Он вкручивается в нижнюю пробку на резьбе 1 дюйм. Мощность 100-120 Вт на одну секцию. Термостат автоматически держит температуру в комнате, отключая нагрев при достижении заданного значения.
Подключение радиаторов отопления с ТЭНом - это по сути нижнее подключение радиатора: подача (фаза и ноль) заводится снизу через термостат. Сверху остаётся воздухоотводчик. Такая схема даёт экономию до 40% по сравнению с тепловентиляторами, и её можно использовать как основной источник тепла в доме до 60 м².
При работе ТЭНа важно, чтобы радиатор был заполнен антифризом или водой. Если установить ТЭН в верхнюю пробку, он будет греть воздух, а не теплоноситель - это пустая трата электричества.
