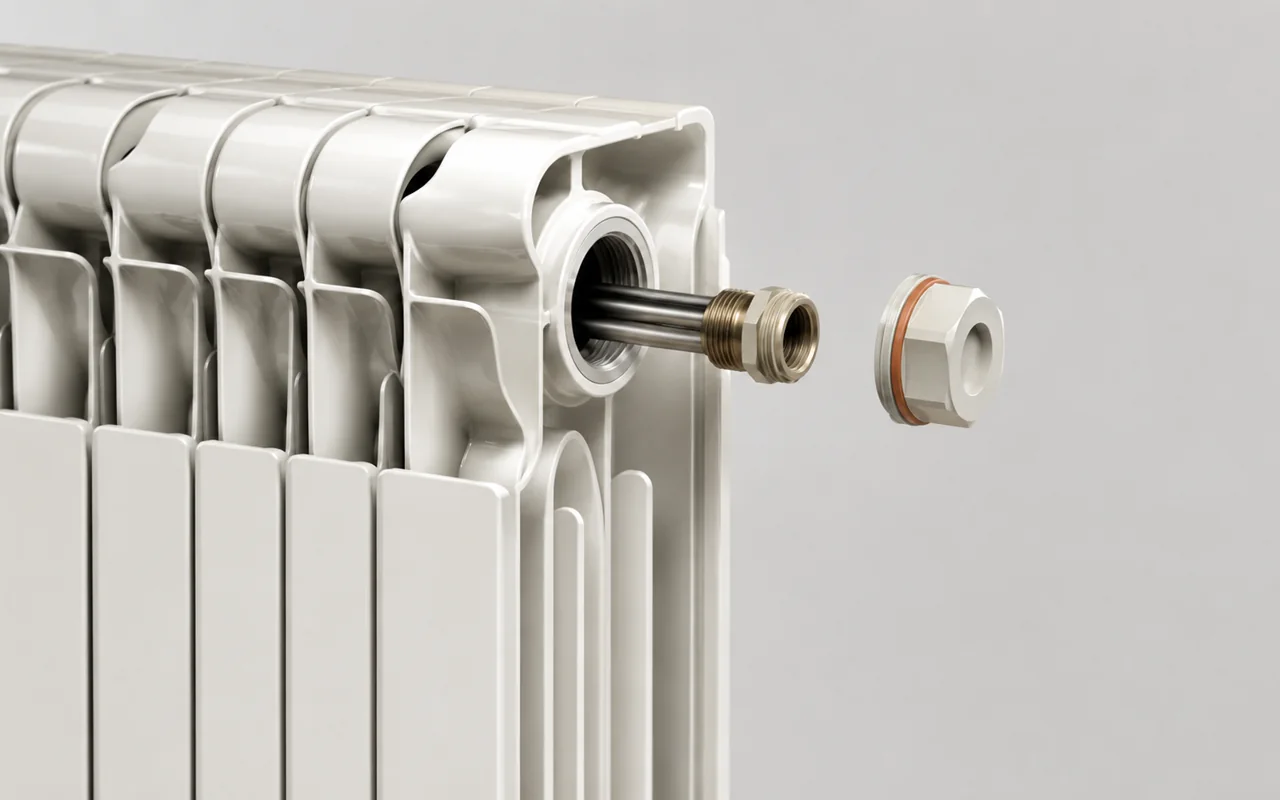

Резьба ТЭНа для радиатора отопления: 1 дюйм или 1/2 дюйма?
Купили тэн для радиатора отопления с терморегулятором, а вкрутить не смогли - резьба не совпала. В 80% случаев в чугунных батареях стоит ниппель 1 дюйм, а в алюминиевых - пробка 1/2. Разница 12,7 мм. Если ошибиться, придётся менять нагреватель или покупать переходник, который может не поместиться по длине. Разберём, как не прогадать.
Какая резьба бывает у ТЭНов для радиаторов отопления?
Промышленность выпускает ТЭНы с двумя ходовыми резьбами: наружная резьба G1 (1 дюйм) и G1/2 (1/2 дюйма). Диаметр G1 - 33,25 мм, G1/2 - 20,96 мм. Шаг резьбы у обеих - 1,814 мм (трубная цилиндрическая резьба BSPP).
ТЭНы мощностью 500-600 Вт обычно имеют резьбу 1 дюйм, компактные 200-300 Вт - 1/2. Но встречаются модели 600 Вт на 1/2 - тогда длина нагревателя меньше. Всегда проверяйте маркировку на корпусе: G1 или G1/2.
Как определить резьбу пробки радиатора?
Измерьте внутренний диаметр отверстия в пробке штангенциркулем. Для 1 дюйма - 30,3 мм, для 1/2 - 18,6 мм. Или возьмите с собой старый ТЭН в магазин. Если батарея чугунная - почти всегда 1 дюйм. Алюминиевые и биметаллические - чаще 1/2, но бывают переходные пробки под 1 дюйм.
Пример: радиатор Rifar 500 - боковая пробка 1/2, нижняя - 1 дюйм. Выбирайте тэн для радиатора отопления с терморегулятором под конкретное отверстие.
| Тип радиатора | Типовая резьба пробки | Рекомендуемый ТЭН |
|---|---|---|
| Чугунный МС-140 | G1 (1 дюйм) | G1, мощность 600-1000 Вт |
| Алюминий (Rifar, Global) | G1/2 (1/2 дюйма) | G1/2, мощность 300-500 Вт |
| Биметалл (Sira, Royal) | G1/2 или G1 (зависит от адаптера) | По резьбе пробки |
Когда нужен переходник для ТЭНа?
Если у вас тэн для радиатора отопления на 1 дюйм, а пробка 1/2, понадобится переходник с 1 на 1/2. Но он увеличит выступающую часть на 10-15 мм, и ТЭН может упереться в стену или не войти в нишу. В нишах глубиной 100 мм такой переходник часто не помещается.
Лучший вариант - сразу купить безопасный тэн для радиатора отопления 600 ватт с нужной резьбой. Переходники с 1/2 на 1 дюйм (внутренняя резьба) тоже существуют, но редкость. Если пробка чугунная, можно заменить её на новую с нужной резьбой - стоит 150-200 руб.
Как загерметизировать резьбу ТЭНа?
Используйте льняную прядь с сантехнической пастой или фум-ленту (2-3 слоя). Никогда не применяйте силиконовый герметик - он выдавливается при нагреве. Для ТЭНов с терморегулятором (термостат) допустима паста Loctite 55 или анаэробный герметик для резьбы, выдерживающий до 120°C.
Момент затяжки - не более 40 Н·м. Если перетянуть, лопнет пробка радиатора (особенно алюминиевая). После затяжки дайте герметику высохнуть 3-4 часа, затем подайте давление 1,5 атм и проверьте течь.
Совместим ли ТЭН с любым радиатором?
ТЭН подходит к любому радиатору, если резьба совпадает и длина нагревателя не превышает внутреннюю глубину секции. Для чугунных секций глубина 70-90 мм, для алюминиевых - 40-60 мм. Если ТЭН длиннее, он упрётся в переднюю стенку, будет перегрев и срабатывание защиты.
Также важно: мощность. Для одной секции чугуна - 100-120 Вт, для алюминия - 80-100 Вт. Если ставить тэн для радиатора отопления 500w с термостатом на 4 секции, нагрузка будет в пределах нормы. На 2 секции - перегрев масла или воды, система вскипит.
Электрический режим: как установить ТЭН с терморегулятором?
ТЭН вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм. Мощность рассчитывается исходя из объёма теплоносителя: 100-120 Вт на секцию. Для чугунной батареи на 6 секций достаточно 600 Вт. Термостат (биметаллический или капиллярный) выставляется на 50-60°C.
Если используется тэн для радиатора отопления с терморегулятором 500 Вт, его хватит на 4-5 секций. Убедитесь, что термостат отключает ТЭН при достижении заданной температуры - это предотвращает перегрев масла или антифриза. Подключать через УЗО 30 мА обязательно.
