Радиаторы для панорамных окон: как не замерзнуть и не запотеть

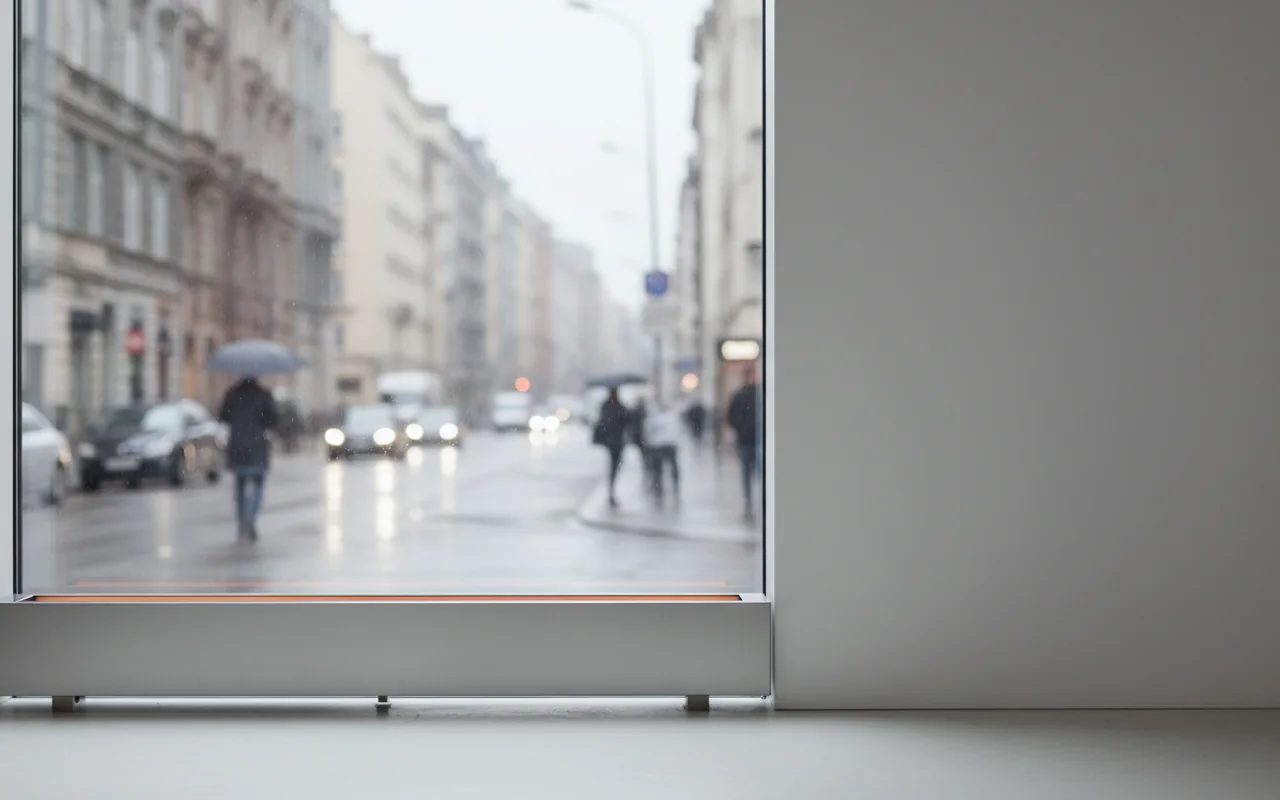

Представьте: панорамное окно 3 метра шириной, высота от пола 50 см. Если поставить обычный радиатор 300 мм высотой, тепловая завеса не дотянется до верха окна, и холодный воздух будет стелиться по полу. Температура стекла зимой опускается до -5°C, а в комнате +22°C - точка росы 7°C, значит конденсат неизбежен. На практике, при высоте подоконника менее 300 мм, теплопотери через такое окно составляют 40-60% от общих потерь помещения. Решение - напольный радиатор высотой 200-250 мм, который ставится прямо перед стеклом. Он перекрывает нисходящий холодный поток и прогревает стекло, не давая ему запотевать.

Почему обычные радиаторы не годятся для панорамных окон

Стандартный радиатор высотой 500-600 мм, установленный под подоконником, создаёт конвекционный поток, который поднимается вверх и «отрезает» холод от окна. Но при панорамном остеклении подоконник отсутствует или очень низкий (100-200 мм от пола). В этом случае радиатор приходится ставить на стену на высоте 100-150 мм от пола, и его верхняя часть оказывается ниже середины окна. Тёплый воздух не доходит до верха стекла, образуется холодная зона, и стекло запотевает.

Второй момент: теплопотери через панорамное окно в 2-3 раза выше, чем через стену с обычным окном. При площади остекления 6 м² и двухкамерном стеклопакете (R=0,5 м²·°С/Вт) потери составят около 800 Вт при разнице температур 40°C. Если радиатор расположен неправильно, эти потери не компенсируются, и в комнате будет холодно.

Напольный радиатор для панорамных окон: конструкция и монтаж

Напольные радиаторы - это секционные алюминиевые или биметаллические батареи, которые устанавливаются на специальные ножки или кронштейны прямо на пол, без крепления к стене. Высота таких моделей - от 150 до 350 мм, глубина - 80-110 мм. Они монтируются вплотную к стеклу, на расстоянии 50-100 мм от него.

Для панорамного окна шириной 2,5 м и высотой 2 м (площадь 5 м²) при теплопотерях 600 Вт потребуется радиатор длиной 2-2,5 м. Алюминиевые секции дают около 150-180 Вт на секцию (500 мм высота), но для низких моделей (200 мм) теплоотдача падает до 100-120 Вт на секцию. Значит, нужно 5-6 секций на погонный метр. Общая длина батареи - 2-2,5 м, что перекрывает 80-100% ширины окна.

• Монтаж: ножки регулируются по высоте (10-30 мм от пола), чтобы компенсировать неровности.
• Подключение: боковое или нижнее, трубы закладываются в стяжку пола.
• Материал: алюминий (быстрый нагрев) или биметалл (для высокого давления в центральной сети).

Радиаторы отопления для панорамных окон: внутрипольные конвекторы

Внутрипольные конвекторы - альтернатива напольным радиаторам. Они монтируются в нишу в полу, закрываются декоративной решёткой заподлицо с покрытием. Высота корпуса - 80-150 мм, длина - до 3 м. Теплообменник - медная труба с алюминиевыми рёбрами, теплоотдача - 200-400 Вт на погонный метр при температуре теплоносителя 75/65°C.

Для комнаты 20 м² с панорамным окном 3 м потребуется конвектор длиной 2,5-3 м. Плюсы: не занимает место на стене, не мешает мебели. Минусы: сложность монтажа (нужна ниша глубиной 100-150 мм), меньшая тепловая инерция, шум от вентилятора (если модель с принудительной конвекцией).

• Для панорамных окон высотой от 1,5 м и до пола конвектор эффективнее напольного радиатора, так как создаёт равномерную завесу по всей высоте.
• При высоте окна менее 1,2 м (например, ленточное остекление) напольный радиатор дешевле и проще в монтаже.

Радиаторы в полу под окнами: как бороться с запотеванием стекла

Запотевание стекла происходит, когда его температура ниже точки росы. Для комнаты с влажностью 50% и температурой +22°C точка росы - +11°C. Чтобы стекло не запотевало, нужно, чтобы его внутренняя поверхность была теплее +11°C. Для этого радиатор должен создавать восходящий поток тёплого воздуха вдоль стекла.

Напольный радиатор высотой 200 мм даёт струю воздуха, которая поднимается на 1,5-2 м вверх при скорости 0,3 м/с. Если окно выше 2 м, поток может не дойти до верха, и в верхней части стекла появится конденсат. В этом случае лучше использовать внутрипольный конвектор с вентилятором, который поднимает воздух на 3-4 м.

• Установите датчик влажности: если выше 60%, используйте приточную вентиляцию или осушитель.
• Увеличьте температуру теплоносителя на 5-10°C - это поднимет температуру стекла на 2-3°C.
• Радиатор должен перекрывать не менее 80% ширины окна, иначе холодные зоны по краям останутся.

Какую высоту радиатора выбрать под панораму

Высота напольного радиатора для панорамных окон зависит от расстояния от пола до нижнего края стекла. Если стекло начинается от пола (высота порога 0-50 мм), выбирайте радиатор высотой 200-250 мм. Если есть низкий подоконник (100-200 мм), подойдёт модель 150-200 мм. Главное - чтобы верх радиатора был не выше нижней трети окна.

Теплоотдача низкого радиатора (200 мм) на 30-40% меньше, чем у стандартного (500 мм) при той же длине. Поэтому для компенсации теплопотерь через панорамное окно (600-800 Вт на 5 м²) нужна длина батареи 2-2,5 м. Если окно шире 3 м, лучше разбить радиатор на две части по краям и одну в центре.

Перевод на ТЭН: электрический режим для панорамных окон

Если вы уже установили панорамное окно, но система отопления не справляется, или у вас нет возможности подвести трубы к радиатору, есть простое решение: вкрутить ТЭН с терморегулятором в нижнюю пробку секционной батареи. Резьба стандартная - 1 дюйм. Мощность ТЭНа подбирается из расчёта 100-120 Вт на одну секцию радиатора. Например, для батареи из 6 секций (алюминий, высота 200 мм) нужен ТЭН мощностью 600-700 Вт.

Термостат держит заданную температуру теплоносителя (обычно 50-70°C), не допуская перегрева. Это позволяет использовать напольный радиатор как автономный электрический обогреватель, без привязки к центральному отоплению. Особенно актуально для дач или квартир с панорамным остеклением, где сложно прокладывать трубы в полу.
