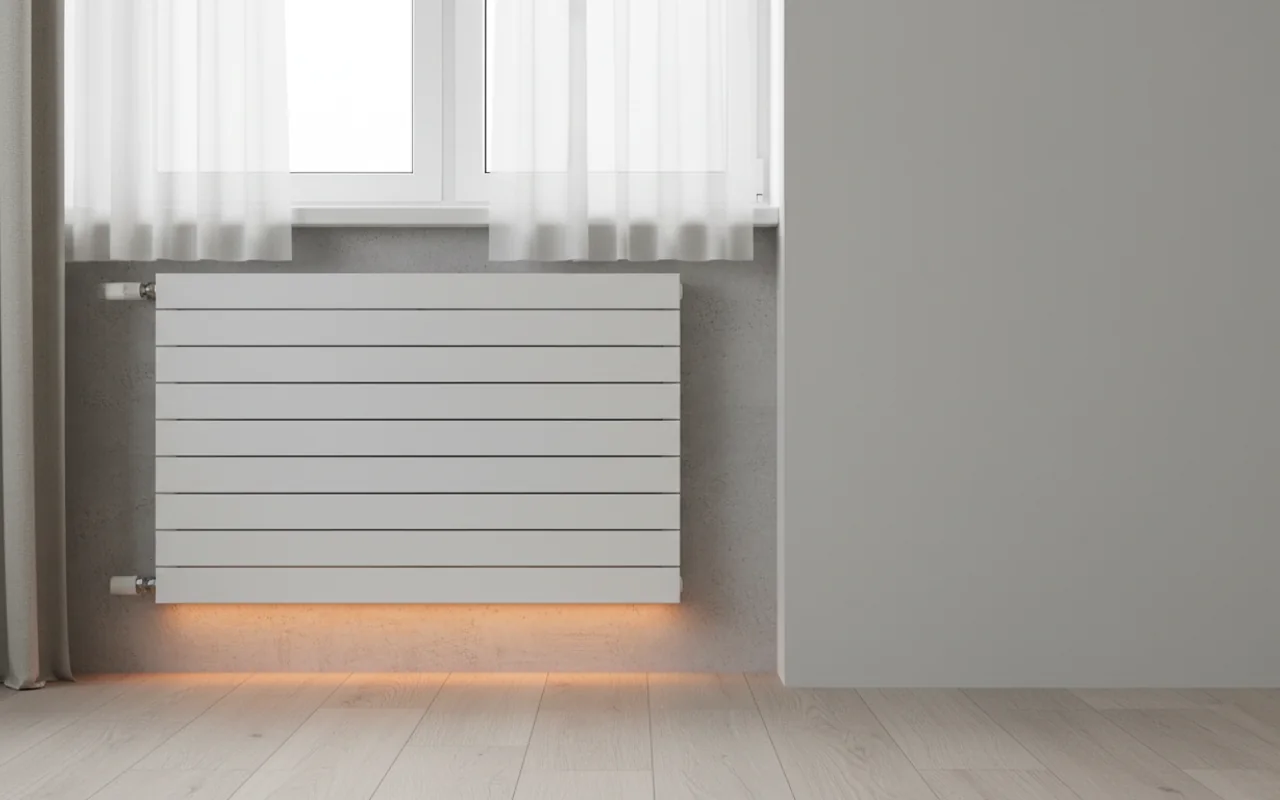

Компактный радиатор отопления для маленькой квартиры: 6 рабочих решений

В типовой хрущёвке площадью 30 кв.м на кухне 6 кв.м под окном всего 80 см свободной стены. Стандартный чугунный радиатор на 4 секции занимает 60 см, но греет только 3-4 кв.м. Приходится ставить 7 секций - это 1 метр, который не влезает. Выход - компактный радиатор отопления с высотой 500 мм и глубиной 80 мм, который даёт 1050 Вт на 6 секциях (600 мм длины). Разница в цене с обычным аналогом - 1200 рублей, но экономия места окупается за первый отопительный сезон.

Почему компактный радиатор отопления выгоднее стандартного?

Стандартный алюминиевый радиатор высотой 500 мм имеет межосевое расстояние 500 мм и глубину 90-100 мм. Компактный радиатор отопления - это модели высотой 300-350 мм или глубиной 60-70 мм. Например, секция высотой 300 мм даёт 70-80 Вт тепла против 120-150 Вт у 500-миллиметровой. Но за счёт меньших габаритов вы ставите больше секций на ту же длину стены.

В квартире 35 кв.м с тремя окнами вы сэкономите до 40 см на каждом проёме, что освобождает место для мебели. Цена компактной секции на 10-15% выше, но общая стоимость системы снижается за счёт меньшего количества труб и фитингов.

• Экономия длины стены: 6 секций компактного радиатора занимают 480 мм вместо 720 мм стандартного (при одинаковой теплоотдаче 900 Вт).
• Меньше трубы: при трёх радиаторах экономия 3 метра подводки (медь 16 мм - 450 руб./м).
• Визуально не загромождает помещение: глубина 60 мм позволяет вписать батарею в нишу.

Вертикальный радиатор для маленькой квартиры: когда он работает

Вертикальные панельные радиаторы высотой 1,5-2 метра и шириной 30-40 см - это компактный радиатор отопления для зон с узкими простенками. Например, в прихожей 2 кв.м между дверями остаётся 40 см стены - ставите вертикальную панель на 1,8 м высотой, теплоотдача 800-1000 Вт. Это перекрывает потери прихожей и части коридора.

Но есть нюанс: вертикальные модели греют в основном верхнюю часть помещения. Тёплый воздух поднимается к потолку, и у пола остаётся +18°C при +24°C на уровне головы. Решение - комбинировать с конвекцией или ставить вентиляторный доводчик. В студии 25 кв.м вертикальный радиатор у окна даёт 1200 Вт, но пол прогревается только на 70%.

• Высота 1,8 м - оптимальна для потолков 2,5-2,7 м.
• Ширина 30 см - влезает в простенок между дверьми.
• Теплоотдача 800-1200 Вт - достаточно для 10-15 кв.м.

Как набрать мощность на малой площади стены?

Если под окном всего 60 см длины, стандартный радиатор даст максимум 900-1000 Вт (6 секций алюминия). Для комнаты 12 кв.м нужно 1500 Вт при высоте потолков 2,5 м. Выход - использовать радиатор с увеличенной глубиной (140 мм вместо 90 мм) или ставить две панели друг над другом.

Например, биметаллический радиатор с глубиной 140 мм на 4 секциях (длина 320 мм) даёт 1100 Вт. Дополнительно ставите конвектор в пол или электрический ТЭН в нижнюю пробку. Ещё вариант - радиатор с межосевым расстоянием 800 мм: секция выдаёт 200 Вт, 4 секции (длина 320 мм) дают 800 Вт, но высота батареи 900 мм - подходит для окон с высоким подоконником.

• Глубокие модели 140 мм: на 30% больше теплоотдачи при той же длине.
• Двухрядные панели: 2 ряда по 6 секций - 2400 Вт на 1 метр стены.
• Высокие радиаторы 800 мм: 200 Вт на секцию, длина 320 мм - 800 Вт.

Куда спрятать радиатор в студии: 3 варианта

В студии 20 кв.м радиатор не должен мешать зонированию. Первый вариант - установить компактный радиатор отопления под окном, но с декоративным экраном с перфорацией 60% (снижает теплоотдачу на 10-15%, но скрывает батарею). Второй - встроить в перегородку между кухней и спальней: ниша глубиной 150 мм, радиатор 300x600 мм с вентилятором принудительной конвекции.

Третий вариант - напольный конвектор в стяжку: глубина 100 мм, длина 1 метр, теплоотдача 1200 Вт. Он не занимает стену, но требует фанкойла или насоса. Для студии без перепланировки лучше выбрать низкий радиатор 300 мм высотой и спрятать его за шторой - это не снижает эффективность.

• Под окном с экраном: потеря тепла 10%, но эстетика.
• В нише перегородки: глубина 150 мм, вентилятор для циркуляции.
• Напольный конвектор: не виден, но дороже на 5000-7000 руб.

Что выбрать под низкий подоконник: 5 критериев

Если подоконник опущен до 15-20 см от пола, стандартный радиатор 500 мм не влезет. Нужен компактный радиатор отопления высотой 200-300 мм. Например, алюминиевая секция высотой 200 мм даёт 50-60 Вт. Чтобы получить 1000 Вт, потребуется 16-20 секций - это 1,2-1,6 метра длины. Для окна шириной 1 м это нереально.

Решение - панельный радиатор высотой 300 мм и длиной 1 м: теплоотдача 1100-1200 Вт (тип 22, две панели и два конвектора). Или биметалл высотой 350 мм: 4 секции (длина 320 мм) дают 800 Вт, а 6 секций (480 мм) - 1200 Вт. Проверьте зазор между подоконником и батареей - минимум 80 мм для циркуляции.

• Высота радиатора: не более 300 мм для подоконника 200 мм.
• Тип 22: 1100 Вт на 1 м длины при высоте 300 мм.
• Зазор 80 мм: иначе падает теплоотдача на 20%.
• Биметалл 350 мм: 200 Вт на секцию, длина 320 мм - 800 Вт.

Компактный радиатор с ТЭНом: резервное отопление для малогабаритки

Если центрального отопления не хватает или нужен автономный режим, в нижнюю пробку секционного радиатора вкручивается ТЭН с терморегулятором. Резьба - 1 дюйм, мощность ТЭНа - 100-120 Вт на секцию. Например, для радиатора на 6 секций ставите ТЭН на 700 Вт (6*120=720 Вт). Термостат поддерживает температуру +20°C, отключая нагрев при достижении.

В маленькой квартире 30 кв.м один такой радиатор с ТЭНом в спальне даёт 1200 Вт - достаточно для 10-12 кв.м. Это дешевле электрокотла: стоимость ТЭНа - 1500 рублей, монтаж своими руками за час. При тарифе 5 руб./кВт·ч отопление спальни обойдётся в 6-8 руб./сутки при работе 4 часа. Главное - не ставить ТЭН в чугунный радиатор, только в алюминий или биметалл.

• ТЭН 1 дюйм: мощность 100-120 Вт на секцию.
• Термостат: держит +20°C, отключает при перегреве.
• Безопасность: алюминий или биметалл, не чугун.
