Опрессовка системы отопления после монтажа радиаторов: пошаговая инструкция

После монтажа радиаторов в доме площадью 120 м² заказчик обнаружил течь в соединении через неделю. Причина - не проведена опрессовка, которая выявляет слабые места до запуска теплоносителя. Опрессовка, или гидравлическое испытание, - это подача давления в систему в 1,5-2 раза выше рабочего, чтобы проверить герметичность. Если пропустить этот этап, ремонт после затопления обойдётся в 30-50 тысяч рублей, а замена треснувшего радиатора - ещё плюс 5-10 тысяч. Поэтому опрессовка - обязательная процедура для любой системы отопления, будь то алюминиевые, биметаллические или чугунные радиаторы.

Зачем опрессовка системе отопления с алюминиевыми радиаторами и другими типами

Алюминиевые радиаторы выдерживают рабочее давление до 12-16 атмосфер, но их слабое место - резьбовые соединения. При монтаже легко перетянуть или недотянуть ниппель, и тогда при запуске возникнет свищ. Опрессовка давлением 18-20 атмосфер за 15 минут покажет все дефекты. Биметаллические радиаторы (рабочее давление 20-30 атм) опрессовывают до 30-40 атм. Чугунные радиаторы (рабочее давление 8-10 атм) - до 12-15 атм, но при этом проверяют стыки между секциями.

Ключевые параметры зависят от схемы: однотрубная система отопления подключение радиаторов часто требует меньшего испытательного давления (до 6-8 атм в частных домах), а двухтрубная система отопления схема подключения радиаторов - до 8-10 атм. В любом случае опрессовка выявляет не только течи, но и слабые места в байпасах, кранах и терморегуляторах.

• Алюминиевые: рабочее 12-16 атм, испытательное 18-20 атм.
• Биметаллические: рабочее 20-30 атм, испытательное 30-40 атм.
• Чугунные: рабочее 8-10 атм, испытательное 12-15 атм.
• Однотрубная система (с байпасом): рабочее 4-6 атм, испытательное 6-8 атм.
• Двухтрубная система: рабочее 6-8 атм, испытательное 8-10 атм.

Каким давлением опрессовывать систему отопления с чугунными и биметаллическими радиаторами

Для чугунных радиаторов в старых домах рабочее давление редко превышает 6 атм, но при монтаже в новостройке - до 10 атм. Испытательное давление для чугунных - не более 15 атм, иначе секции могут треснуть. Для биметаллических радиаторов, которые выдерживают до 30 атм, опрессовку можно проводить давлением 20-40 атм в зависимости от завода-изготовителя. Но в частном доме с автономным котлом (рабочее 1,5-2 атм) достаточно опрессовки на 3-4 атм.

Важно: при опрессовке системы отопления биметаллические радиаторы могут греметь - это нормально, проходят внутренние деформации. Главное - не превышать паспортное давление, иначе лопнут коллекторы.

Система отопления в частный дом с байпасом: как опрессовать своими руками

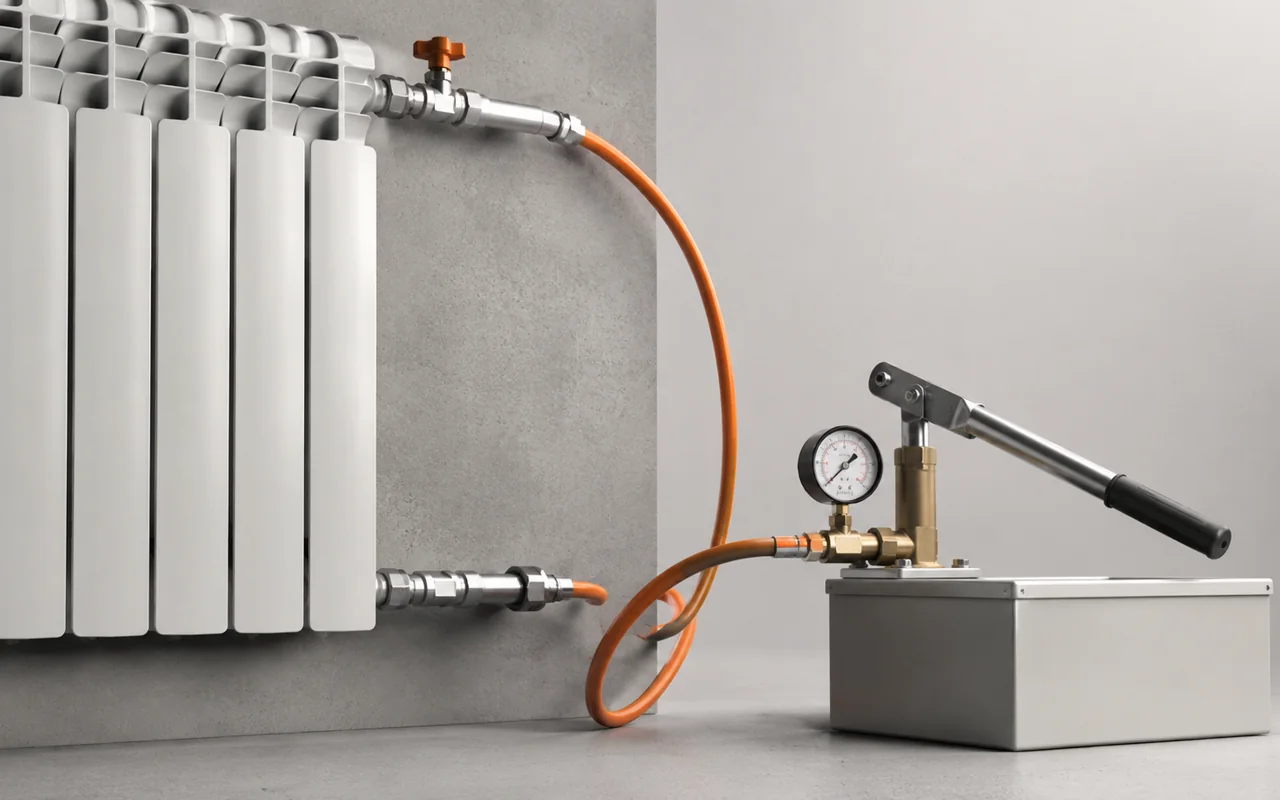

В частном доме с однотрубной системой и байпасом опрессовку можно провести ручным насосом. Подключите насос к сливному крану или расширительному бачку, заполните систему водой и поднимите давление до 6-8 атм (для однотрубной). Если в системе стоят автоматические воздухоотводчики, перекройте их, чтобы не сбросили давление. Байпас при этом должен быть открыт - через него вода циркулирует при опрессовке, проверяя герметичность всех узлов.

После достижения давления перекройте вентиль на насосе и наблюдайте за манометром 15-30 минут. Падение не более 0,1-0,2 атм за 15 минут - норма. Если падение больше, ищите течь мыльным раствором или по звуку шипения.

• Шаг 1: перекройте воздухоотводчики, откройте байпас и все краны на радиаторах.
• Шаг 2: подключите насос, заполните систему водой, стравите воздух.
• Шаг 3: поднимите давление до 6-8 атм (для частного дома с байпасом).
• Шаг 4: перекройте насос, держите давление 15 минут.
• Шаг 5: осмотрите все соединения, при падении давления найдите утечку.

Ошибки при подключении радиаторов в однотрубной и двухтрубной системе

Самая частая ошибка - не затянуты или перетянуты соединения. В однотрубной системе отопления подключение радиаторов часто делают с байпасом, но забывают установить балансировочный клапан. В двухтрубной системе отопления схема подключения радиаторов требует строгой диагональной схемы - вход сверху, выход снизу с противоположной стороны. При опрессовке это выявится, если давление падает неравномерно.

Другая ошибка: не установлены заглушки на неиспользуемые выходы. Тогда при опрессовке вода просто выльется. Также часто ставят алюминиевые радиаторы без диэлектрических прокладок в системе с медными или стальными трубами - это приводит к коррозии и течи через год.

• Недостаточная затяжка резьбовых соединений.
• Отсутствие балансировочных клапанов на однотрубной системе.
• Неправильная схема подключения в двухтрубной системе (нижнее-нижнее).
• Использование алюминия без диэлектрических вставок в смешанных системах.

Как интерпретировать результаты опрессовки

После опрессовки нужно зафиксировать начальное и конечное давление на манометре. Для системы отопления алюминиевые радиаторы в частном доме падение до 0,2 атм за 30 минут допустимо, если температура воды не менялась. Если давление падает больше - ищите течь. В многоквартирном доме с центральным отоплением испытательное давление 12-15 атм, падение не должно превышать 0,5 атм за 30 минут.

Если течи не обнаружены, но давление падает, проверьте расширительный бак - возможно, в нём лопнула мембрана. Для байпаса: если байпас закрыт, а радиатор перекрыт, давление может расти из-за теплового расширения - это нормально, но при опрессовке холодной водой такой эффект исключён.

Опрессовка системы с электрическим ТЭНом: что нужно знать

Если после монтажа радиаторов вы планируете использовать электрическое отопление, то опрессовку нужно проводить до установки ТЭНа. ТЭН с терморегулятором вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм. Мощность ТЭНа - 100-120 Вт на секцию, то есть для 6-секционного радиатора достаточно 600-700 Вт. Термостат держит температуру в пределах 50-70°C, что не влияет на результаты опрессовки, но сам ТЭН не должен испытывать давление выше 6 атм - поэтому опрессовку всей системы делают без ТЭНа, а потом устанавливают его.

Учтите: при опрессовке с ТЭНом есть риск повреждения его уплотнителя, поэтому лучше сначала проверить систему водой, а затем вкрутить ТЭН с терморегулятором. В автономном режиме с ТЭНом рабочее давление в системе обычно 1-2 атм, так что опрессовка на 3-4 атм будет достаточной.
