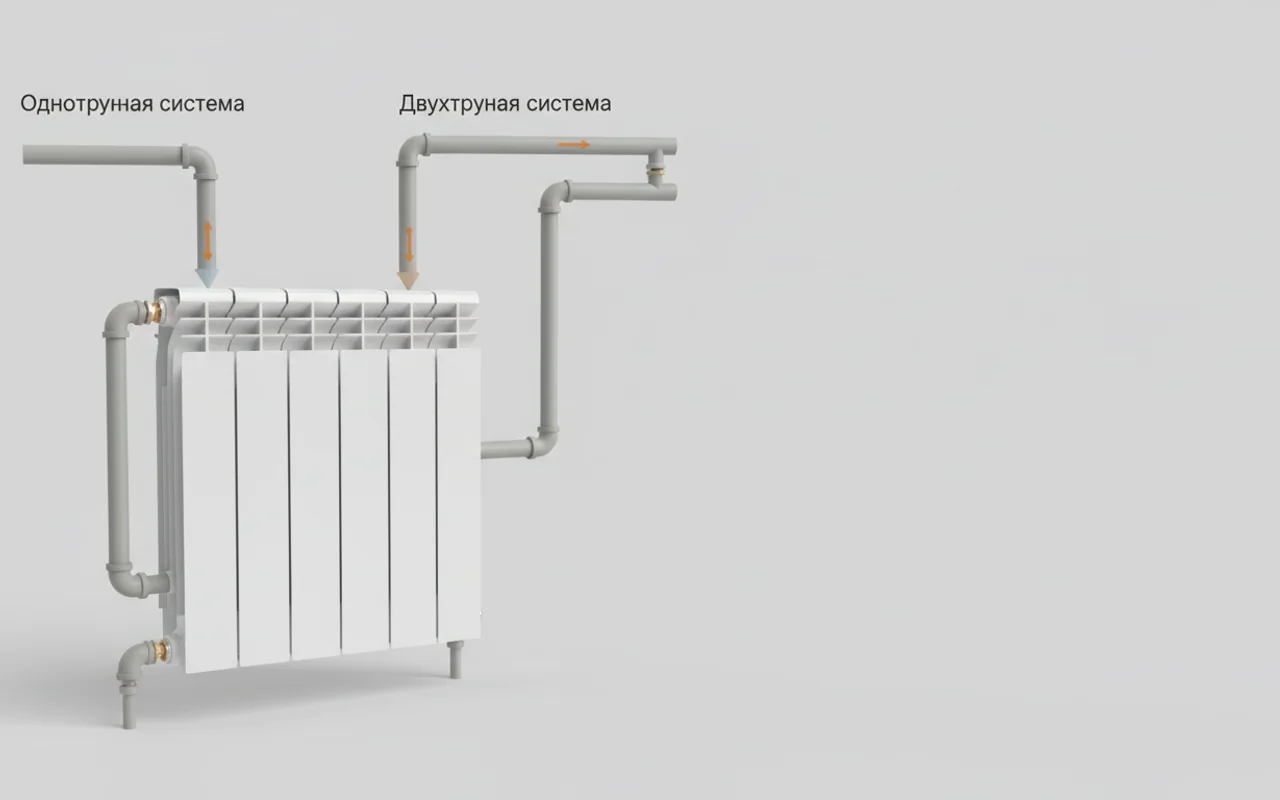

Однотрубная и двухтрубная система отопления

В пятиэтажке 1970 года постройки стояк однотрубный. Жильцы заменили чугунные МС-140 на алюминий, не изменив подводку. Результат: в угловой комнате температура упала с 22 до 17 °C. Причина - на каждые 10 метров трубы в однотрубной системе теплоноситель остывает на 8-12 °C. Двухтрубная схема такого не даёт: подача и обратка идут параллельно, и каждый радиатор получает воду одинаковой температуры. Разберём, как тип системы диктует количество секций, диаметр подводки и схему подключения.

Схемы двухтрубной и однотрубной системы: базовые различия

В однотрубной системе все радиаторы подключены последовательно к одному трубопроводу. Теплоноситель проходит через первый радиатор, отдаёт часть тепла, затем идёт ко второму и так далее. Перепад температуры между первым и последним радиатором может достигать 20-25 °C при длине ветки 50 м.

В двухтрубной системе подающая и обратная магистрали разделены. Каждый радиатор подключён параллельно - вода поступает с одинаковой температурой (например, 80 °C) и уходит в обратку. Потери давления на каждом приборе компенсируются балансировочными клапанами.

Параметр	Однотрубная	Двухтрубная
Температура на входе в радиатор	Падает от радиатора к радиатору	Одинаковая на всех
Падение температуры на 10 м трубы	8-12 °C	0,5-1 °C
Количество секций на последнем приборе	На 30-50 % больше, чем на первом	Одинаковое
Диаметр подводки	Ду 20-25 мм	Ду 15-20 мм
Сложность монтажа	Меньше труб, проще	Больше труб, нужна балансировка

Однотрубная схема подключения радиаторов отопления: как не ошибиться

При однотрубной системе подключение радиаторов отопления схемы двухтрубная не подойдёт - нужна только последовательная. Чтобы не ошибиться, обязательно монтируют байпас (перемычку между подачей и обраткой диаметром на один типоразмер меньше основного стояка). Без байпаса перекрытие крана на одном радиаторе остановит всю ветку.

Расчёт секций: для первого радиатора используют паспортную мощность, для второго - с коэффициентом 1,1-1,15, для третьего - 1,2-1,3, и так далее. Например, для ветки из четырёх радиаторов в комнате 20 м² с первым радиатором на 10 секций последнему потребуется 13-14 секций.

Диаметр подводки не менее Ду 20 мм - иначе упадёт циркуляция.
Байпас необходим на каждом приборе. Его сечение - 2/3 от диаметра стояка.
Установите кран Маевского для спуска воздуха - воздушные пробки в однотрубке блокируют всю ветку.

Двухтрубная система отопления схема подключения радиаторов: варианты

Двухтрубная система отопления схема подключения радиаторов может быть с боковым, диагональным или нижним подведением. Для частных домов популярно двухтрубная система нижнее подключение радиаторов - трубы прячут в пол, а подводка скрыта. Мощность при нижнем подключении падает на 5-10 % по сравнению с диагональным.

При диагональном подключении (подача сверху, обратка снизу с противоположной стороны) радиатор работает на 100 % паспортной мощности. Это лучший вариант для больших помещений. При боковом подключении (оба патрубка снизу) потери составляют 10-15 %.

Для системы с нижним подключением используйте клапан термостата под углом 90°.
Балансировочный вентиль ставят на обратке каждого радиатора.
Диаметр подающей магистрали - Ду 25-32 мм, подводки к радиатору - Ду 15-20 мм.

Система отопления алюминиевые радиаторы: какой тип подходит

Система отопления алюминиевые радиаторы работают лучше в двухтрубных схемах. Алюминий чувствителен к перепадам температуры и кислотности теплоносителя (pH 7-8). В однотрубной системе алюминиевые батареи быстрее забиваются шламом из старых труб, поэтому на входе ставят фильтр грубой очистки с ячейкой 500 мкм.

Мощность алюминиевого радиатора (секция 500 мм) - 180-200 Вт при дельте 70 °C. В однотрубной системе из-за падения температуры реальная мощность падает до 120-140 Вт. Для двухтрубной схемы можно брать паспортные данные без запаса.

Система отопления биметаллические радиаторы и чугунные: выбор под схему

Система отопления биметаллические радиаторы рекомендована для многоэтажек с однотрубными стояками. Они выдерживают давление до 25 атм и скачки температуры. Секция 500 мм выдаёт 170-190 Вт в двухтрубной системе, а в однотрубной - 100-130 Вт из-за низкой обратки.

Система отопления чугунными радиаторами - классика для ленинградок. Чугун инертен: медленно греется, но долго держит тепло. При однотрубной схеме последний радиатор может быть в 1,5-2 раза больше первого по числу секций. Например, если первый - 10 секций, последний - 15-16. Чугун не боится грязного теплоносителя, но требует промывки раз в 2-3 года.

Электрический режим: как ТЭН подключается к однотрубной или двухтрубной системе

Если в доме с однотрубной системой радиатор не прогревается, можно установить электрический ТЭН с терморегулятором. Он вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм. Мощность ТЭНа - 100-120 Вт на одну секцию. Для алюминиевого радиатора на 10 секций достаточно ТЭНа 1-1,2 кВт.

Термостат автоматически отключает нагрев при достижении заданной температуры, например 60 °C. В двухтрубной системе ТЭН используют для обогрева отдельной комнаты, когда котёл выключен. Важно: не включайте ТЭН без теплоносителя - перегорит за 2-3 минуты.

Какую схему подобрать для вашего дома?

Напишите в комментариях параметры вашей системы (этажность, длина ветки, материал труб) - я помогу рассчитать количество секций и диаметр подводки.

Написать на почту

Частые вопросы

Чем отличается однотрубная от двухтрубной?

В однотрубной системе теплоноситель проходит последовательно через все радиаторы. Температура падает от первого к последнему: на каждые 10 метров трубы - минус 8-12 °C. Двухтрубная система имеет отдельную подающую и обратную магистраль. Каждый радиатор получает воду одинаковой температуры (например, 80 °C). Это позволяет использовать радиаторы одной мощности на всех этажах. Однотрубная дешевле в монтаже (меньше труб), но требует увеличения секций на дальних приборах до 50%. Двухтрубная сложнее и дороже, но даёт равномерный прогрев и точный контроль температуры на каждом радиаторе с помощью термостатов.

Почему в однотрубной дальние радиаторы холоднее?

В однотрубной системе теплоноситель отдаёт тепло на каждом радиаторе и остывает. При длине ветки 30 метров между первым и последним радиатором разница температуры может составить 18-24 °C. Например, вода на входе 85 °C, после первого радиатора - 75 °C, после второго - 65 °C, после третьего - 55 °C. Если последний радиатор рассчитан на 85 °C, а получает 55 °C, его теплоотдача падает на 40-50%. Чтобы компенсировать, надо ставить на 40-50% больше секций или увеличивать диаметр трубы до Ду 32 мм для снижения гидравлического сопротивления.

Нужен ли байпас в однотрубной?

Да, байпас обязателен. Это перемычка между подающей и обратной трубой диаметром на один типоразмер меньше основного стояка (например, стояк Ду 25 - байпас Ду 20). Байпас позволяет отключить отдельный радиатор для ремонта или замены без остановки всей системы. Если байпаса нет, при перекрытии крана на одном радиаторе циркуляция во всей ветке прекращается. Кроме того, байпас обеспечивает проток теплоносителя, даже когда кран закрыт. Рекомендуемый зазор байпаса - 2-3 мм меньше диаметра трубы, чтобы не снижать общее гидравлическое сопротивление.

Как выбрать радиатор под ленинградку?

Ленинградка - однотрубная система с нижним разведением. Для неё подходят чугунные или биметаллические радиаторы. Чугун (например, МС-140) имеет большую инерцию, сглаживает перепады температуры, но требует большого количества секций: на последнем приборе число секций может быть в 2 раза больше, чем на первом. Биметалл (стальной сердечник, алюминиевые рёбра) быстрее реагирует на терморегулятор, выдерживает давление до 25 атм. Расчёт: для ветки из 5 радиаторов с длиной 20 м при первом радиаторе на 6 секций (биметалл 500 мм) последнему нужно 9-10 секций. Диаметр подводки - не менее Ду 20 мм, лучше Ду 25. Обязательно установите байпас и фильтр перед каждым радиатором.

Что лучше для частного дома?

Для частного дома до 150 м² двухтрубная система с диагональным или нижним подключением радиаторов - лучший выбор. Равномерный прогрев всех комнат, простой расчёт секций (паспортная мощность без запаса), возможность регулировать температуру в каждой комнате термостатами. Для дома больше 200 м² - однотрубная может быть дешевле, но требует сложных гидравлических расчётов и увеличения секций на удалённых приборах. Если в доме уже есть однотрубная ленинградка, оставляйте её, но замените трубы на полипропилен PPR диаметром Ду 25-32 мм и поставьте балансировочные краны на каждый радиатор. Электрический ТЭН с терморегулятором - хорошее дополнение для нежилых помещений, где нужен временный прогрев.
