Монтаж радиатора отопления своими руками: пошаговое руководство

В 2024 году средняя стоимость вызова сантехника для установки одного радиатора в Москве составляет 3500-5000 рублей. Если в квартире 4 батареи, экономия при самостоятельной установке достигает 14 000-20 000 рублей. Но ошибка при сборке может стоить дороже: разрыв резьбы или негерметичное соединение ведут к потопу и ремонту соседям. Разберём, как смонтировать радиатор без специнструмента и с гарантией герметичности.

Подготовка к монтажу радиатора отопления своими руками

Перед началом работ перекройте стояк и слейте воду. Если живёте в многоквартирном доме, согласуйте отключение с УК. Для частного дома достаточно слить теплоноситель из системы. Убедитесь, что стена под радиатором ровная и выдерживает нагрузку. Чугунная секция весит 7-8 кг, алюминиевая 1-1.5 кг. Для чугунного радиатора на 10 секций вес с водой - 90-100 кг, нужны усиленные кронштейны.

Для установки радиатора с нижним подключением подготовьте комплект арматуры: термостатический клапан, запорный вентиль, переходники 1 дюйм на 3/4. Для бокового подключения нужны футорки, пробки, кран Маевского, заглушка.

• Инструмент: разводной ключ на 32-40 мм, газовый ключ №2, уровень 600 мм, перфоратор с буром 10-12 мм, рулетка, карандаш.
• Расходники: лён с пастой Unipak (или нить Tangit), фум-лента (только для пластика, на металле не держит), дюбель-гвозди 8х60 мм.
• Схема подключения: боковая (подача сверху, обратка снизу) даёт теплоотдачу 100%. Нижняя (оба патрубка внизу) - 85-90%. Для длинных радиаторов свыше 8 секций используйте диагональное подключение.

Установка радиатора отопления своими руками пошаговая: разметка и крепление

Сначала определите высоту. От пола до нижней кромки радиатора оставьте зазор 100-120 мм для уборки. От подоконника до верха прибора - 80-100 мм для конвекции. Если прижать радиатор к подоконнику, теплопотери вырастут на 15-20%. Смещение радиатора от стены - 30-50 мм.

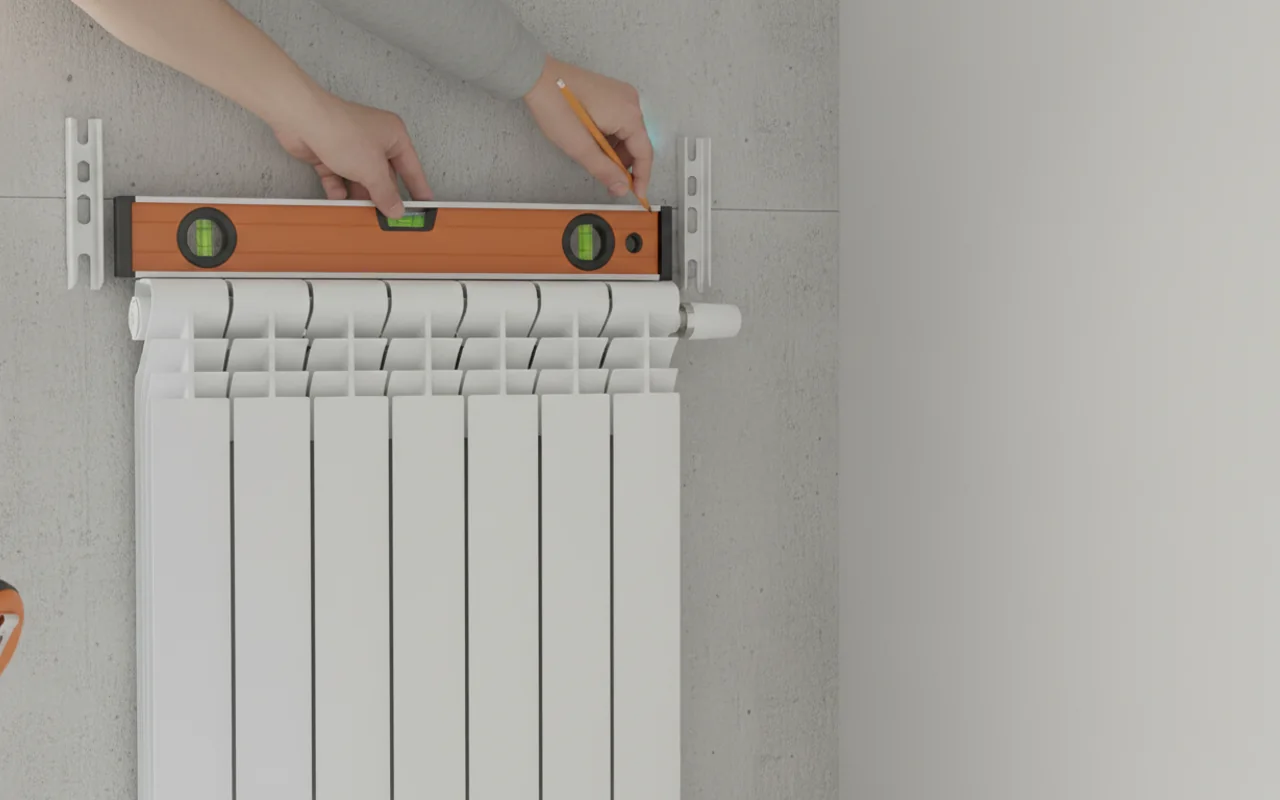

Нанесите на стену горизонтальную линию по уровню. Для радиатора с боковым подключением кронштейны крепят так: два сверху на расстоянии 150-200 мм от краёв, один нижний по центру. Для алюминиевых и биметаллических моделей используйте кронштейны-крюки, для чугунных - напольные подставки или усиленные уголки.

Просверлите отверстия, забейте дюбели, вкрутите кронштейны. Глубина отверстия - на 10 мм больше длины дюбеля. Проверьте уровнем: перекос более 2 мм на метр длины радиатора вызовет завоздушивание.

• Для чугунного радиатора на 10 секций нужно минимум 4 точки крепления: два верхних кронштейна и два нижних.
• Если стена из газобетона, используйте химические анкеры или зонтичные дюбели.

Установка радиатора боковое подключение: сборка секций и монтаж

Соберите радиатор на полу. Вкрутите футорки (переходники с 1 дюйма на 3/4) в верхний и нижний патрубки. На резьбу намотайте лён по часовой стрелке, сверху пасту. Затягивайте разводным ключом без фанатизма: усилие 30-40 Нм. Если сорвёте резьбу, придётся менять секцию.

На боковой свободный верхний патрубок установите кран Маевского для спуска воздуха, на нижний - глухую пробку. Для герметизации используйте лён с пастой. Подключите подводки: для металлопластиковых труб - обжимные фитинги, для полипропилена - пайка с переходниками. Проверьте, чтобы подводки не опирались на радиатор - нужна компенсация теплового расширения (до 1 мм на метр).

• При боковом подключении подача подключается к верхнему патрубку, обратка - к нижнему. Иначе теплоотдача падает на 30%.
• Если радиатор длиннее 1.5 м, добавьте проставку-удлинитель потока (клапан-байпас) для равномерного прогрева.

Установка радиатора с нижним подключением: особенности монтажа

Монтаж радиатора с нижним подключением удобен при скрытой разводке труб в полу. Подготовьте термостатический клапан с выносным датчиком или встроенным - для настройки температуры. Вкрутите его в нижний левый патрубок (подача), в правый - запорный вентиль (обратка). Убедитесь, что в комплекте есть стяжные гайки на 1 дюйм с уплотнительными кольцами.

После навески радиатора на кронштейны подведите трубы снизу. Для металлопластиковых труб используйте пресс-фитинги, для полипропилена - муфты с американкой. Затягивайте гайки от руки, потом на пол-оборота ключом. Не перетягивайте - лопнет кольцо. Проверьте герметичность: откройте краны, подайте давление 1.5-2 атм.

Недостаток нижнего подключения: при высоте радиатора менее 400 мм конвекция слабая, теплоотдача на 10-15% ниже боковой. Установка циркуляционного насоса решает проблему.

• Для нижнего подключения обязателен кран Маевского на верхнем торце - воздух скапливается вверху.
• Если радиатор стоит в нише, теплоотдача падает на 20-30%. Увеличьте количество секций на 2-3.

Сколько стоит установка радиатора отопления: бюджет на материалы

Стоимость самостоятельного монтажа складывается из материалов. Комплект футорок, пробок и крана Маевского - 300-500 рублей. Кронштейны (4 шт.) - 200-400 рублей. Лён с пастой - 150-200 рублей. Подводки (2 шт. длиной 0.8 м) - 400-800 рублей. Если используете металлопластик, добавьте фитинги - 200-400 рублей. Итого: 1250-2300 рублей на один радиатор.

Вызов сантехника с материалами обойдётся в 5000-7000 рублей за точку. Разница в 2-3 раза. Но если вы не уверены в своих силах, лучше заплатить профессионалу - переделка обойдётся дороже.

Электрический режим: ТЭН в радиаторе отопления

Если в вашем доме отключают отопление весной или осенью, можно установить в радиатор ТЭН с терморегулятором. Он вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм. Мощность рассчитывается по 100-120 Вт на секцию. Для радиатора из 6 секций подойдёт ТЭН на 0.7-0.8 кВт. Термостат поддерживает заданную температуру от 5 до 35 градусов, отключая ТЭН при нагреве.

ТЭН работает только при наличии теплоносителя в радиаторе. Если слить воду, он перегорит. Установка ТЭНа проста: выкрутите нижнюю заглушку, вкрутите ТЭН с уплотнительным кольцом, подключите к розетке 220 В через УЗО. Напряжение - 220 В, ток - до 3.5 А. Это удобно для дачи или квартиры с автономным отоплением.
