Межосевое расстояние радиатора: 350, 500 — что выбрать

Межосевое расстояние — размер, который путают чаще любого другого при выборе радиатора. Люди меряют нишу, видят, скажем, 60 сантиметров по высоте, и ищут радиатор высотой 500, а потом он не встаёт или, наоборот, болтается с огромными зазорами. Причина в том, что 500 — это не полная высота радиатора, а расстояние между осями подводок. Разберём, что это за размер и как по нему правильно подбирать батарею под нишу.

Что такое межосевое расстояние

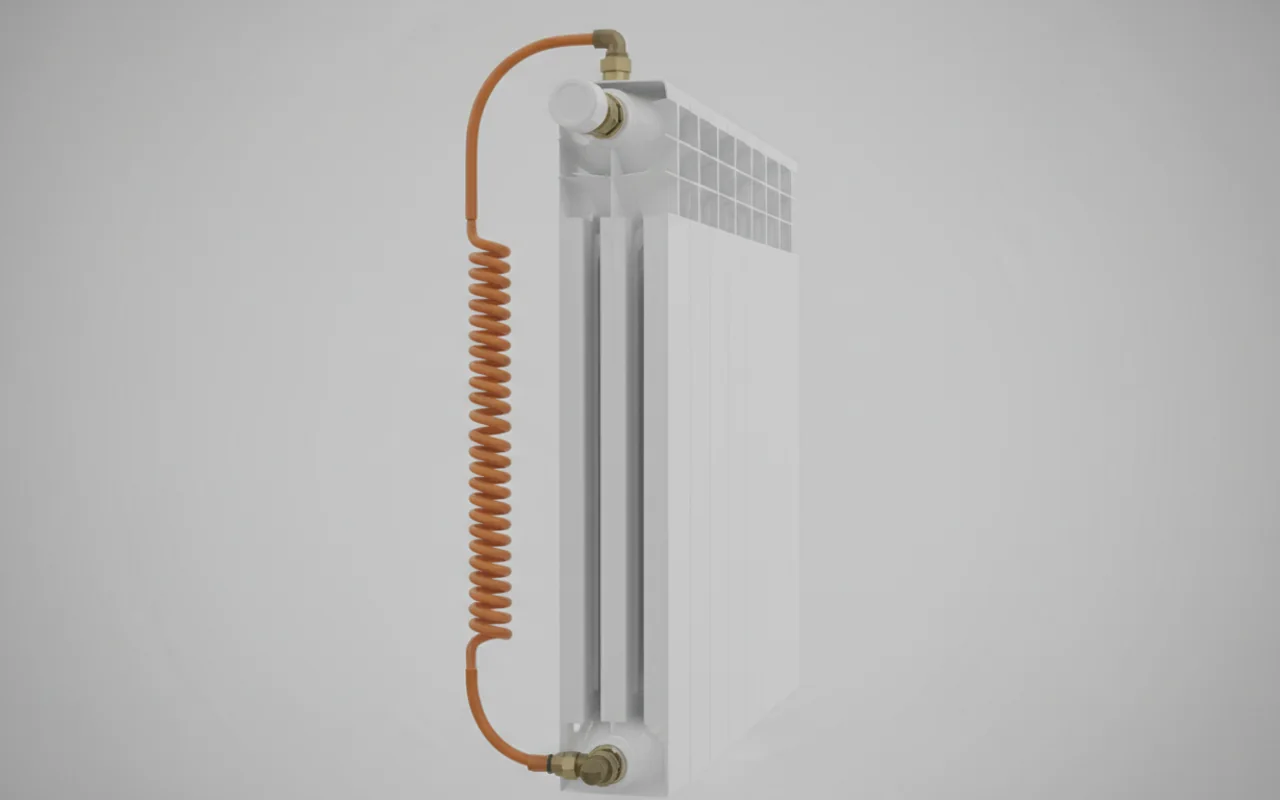

Межосевое расстояние — это расстояние по вертикали между центрами верхнего и нижнего коллекторов радиатора, то есть между осями входной и выходной подводок. Именно к нему привязаны стандартные обозначения: радиатор 500 означает межосевое 500 мм, радиатор 350 — межосевое 350 мм. Это не габарит, а монтажный размер, по которому подводки труб совпадут с радиатором.

Полная высота радиатора всегда больше межосевого, потому что сверху и снизу есть коллекторы с выступающими краями. Для типовой секции с межосевым 500 мм полная высота обычно около 570–580 мм, для 350 мм — около 420–430 мм. Эту разницу и упускают при замерах: нишу меряют по полной высоте, а радиатор ищут по межосевому, и цифры не сходятся.

Как подобрать под высоту от пола до подоконника

Радиатор встаёт в нишу с обязательными зазорами, и подбор идёт от них, а не от полной высоты ниши напрямую. Нужные зазоры: от пола до низа радиатора 8–12 см, от верха радиатора до подоконника 8–10 см. Эти промежутки обеспечивают конвекцию: холодный воздух заходит снизу, прогревается и выходит сверху. Зажмёте радиатор — поток задохнётся, и теплоотдача упадёт.

Считают так: из высоты от пола до подоконника вычитают верхний и нижний зазоры, около 20 см суммарно, и получают максимальную полную высоту радиатора. Из неё вычитают запас на коллекторы, около 70–80 мм, и получают предельное межосевое. Пример: ниша 70 см, минус 20 см зазоров — остаётся 50 см на радиатор, минус коллекторы — межосевое около 430–450 мм, значит уверенно встаёт модель 350, а 500 уже впритык или не влезет с нормальными зазорами.

Чем отличаются модели 350 и 500

Два самых ходовых размера, и разница между ними не только в высоте.

Модель 500 — стандарт, у неё выше теплоотдача на секцию, поэтому батарея получается компактнее по длине. Модель 350 нужна там, где по высоте не помещается 500: низкие подоконники, ниши под панорамными окнами. Но за низкий рост платят длиной: секция 350 отдаёт меньше тепла, и чтобы набрать ту же мощность, секций нужно больше, батарея растягивается в ширину. Есть и совсем низкие модели с межосевым 200 мм для самых мелких ниш.

Что делать при нестандартной нише

Нестандартная ниша — обычное дело, и почти всегда она решается подбором межосевого и числа секций. Если ниша низкая, берут модель 350 или 200 и компенсируют нехватку мощности длиной, добавляя секции. Если ниша, наоборот, высокая и узкая по ширине, выручают вертикальные радиаторы с большим межосевым и малым числом широких секций.

Секционные радиаторы под нестандартную геометрию удобнее панельных именно потому, что длину набирают точным числом секций, а высоту выбирают из линейки межосевых размеров. Если совсем нет подходящей высоты, недостающую мощность всегда добирают шириной — это правило выручает почти в любой сложной нише. Главное не жертвовать монтажными зазорами ради того, чтобы впихнуть радиатор побольше: задушенная конвекция съест выигрыш в размере.

Влияет ли межосевое на теплоотдачу

Влияет, и напрямую. Чем больше межосевое расстояние, тем выше секция, тем больше её площадь и объём, и тем больше тепла она отдаёт. Секция с межосевым 500 отдаёт заметно больше, чем секция 350, при прочих равных — разница порядка 25–30 процентов на секцию. Поэтому нельзя просто заменить высокий радиатор низким при том же числе секций, ожидая той же теплоотдачи.

Практический вывод: если из-за низкой ниши пришлось взять модель 350 вместо 500, пересчитайте число секций под её меньшую теплоотдачу — их понадобится больше. Ошибка здесь типична: берут низкий радиатор такой же длины, как планировали высокий, и получают недогретую комнату. Считайте секции всегда под теплоотдачу конкретной высоты, а не переносите число с одной модели на другую.

Межосевое и установка ТЭНа

Ещё нюанс для тех, кто планирует иногда греть радиатор электричеством. Электрический ТЭН с терморегулятором вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм независимо от межосевого расстояния — резьба пробки стандартная и у моделей 350, и у 500. Так что низкий радиатор так же легко превращается в электрический, как и высокий. Единственное: у совсем низких моделей меньше объём воды, поэтому они быстрее прогреваются и быстрее остывают в электрическом режиме. Мощность ТЭНа в любом случае подбирают по числу секций, около 100–120 Вт на секцию, а не по высоте.
