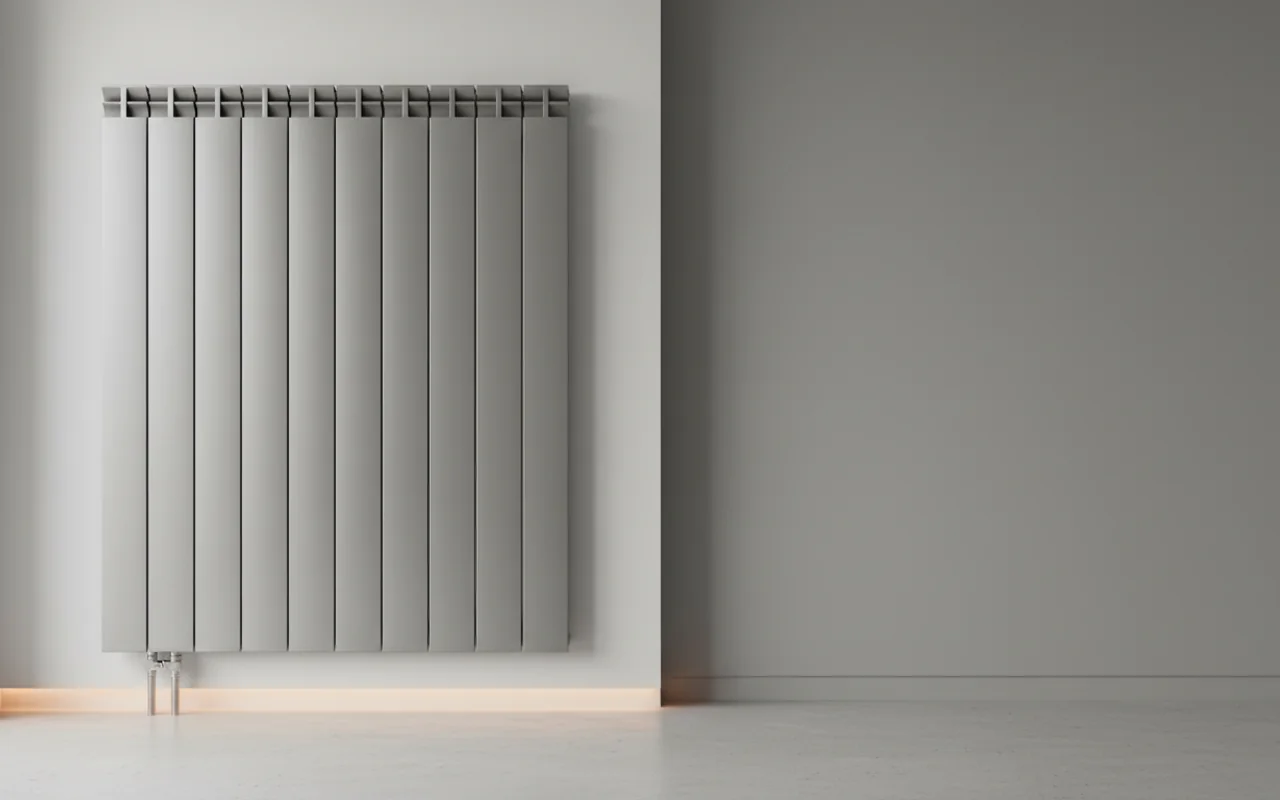

Как спрятать трубы отопления: стена, пол, короб - что выбрать

Обновлено 17 июля 2026 · Блог МойРадиатор

В квартире 1965 года постройки стояки проходят через комнаты на виду. Высота потолков 2,5 м, трубы - стальные 1/2 дюйма. Хозяин решил сделать евроремонт, но спрятать подводку к радиаторам так, чтобы при аварии не долбить стены перфоратором. Мы разобрали 5 вариантов - от штробления до декоративных экранов. Вот что вышло.

Как спрятать трубы отопления в стену: штроба и её размеры

Самый популярный способ - замуровать трубы в стену. Но тут есть жёсткое ограничение: глубина штробы не должна превышать 2/3 толщины стены. Для несущей стены из кирпича (250 мм) можно делать канавку до 160 мм, для перегородки из газобетона (100 мм) - не больше 65 мм.

Подводку укладывают в гофру или теплоизоляцию из вспененного полиэтилена толщиной 6 мм. Это компенсирует тепловое расширение: при перепаде от 20 до 80 °C стальная труба длиной 1 м удлиняется на 0,5 мм. Без изоляции штукатурка треснет через год.

После монтажа штробу заделывают цементно-песчаной смесью. Стыки радиатора с трубами оставляют открытыми - их закрывают декоративным коробом. Если спрятать и их, при течи придётся ломать стену.

Штроба для металлопластиковой трубы 16 мм: глубина 25 мм, ширина 20 мм.
Для полипропилена 20 мм: глубина 30 мм, ширина 25 мм.
Для меди 15 мм: глубина 22 мм, ширина 18 мм.

Как спрятать трубы отопления в полу: стяжка и утепление

В частном доме проще всего вести трубы в стяжке пола. Минимальная толщина стяжки над трубой - 30 мм, иначе появятся трещины. Под трубу кладут слой экструдированного пенополистирола 20 мм - это снижает теплопотери в перекрытие на 40%.

Для квартиры с бетонными перекрытиями вариант рискованный: если лопнет труба, вода зальёт соседей снизу. Поэтому в стяжку кладут только цельные отрезки металлопласта или сшитого полиэтилена без муфт. Длина одного отрезка - до 20 м, при большей длине ставят компенсационные петли.

Трубы в полу обязательно маркируют: через каждые 2 м делают метку на плане помещения. При сверлении пола под мебель это спасёт от повреждения.

Температура теплоносителя в стяжке - не выше 60 °C.
Рабочее давление - до 6 атм, опрессовка - 9 атм.
Теплоизоляция - пенополистирол 20-30 мм.

Как спрятать трубы отопления в частном доме: короба и фальшстены

Фальшстена уменьшает площадь комнаты на 10-15 см с каждой стороны. Если комната меньше 12 м², лучше использовать декоративные экраны.

Как спрятать трубы отопления в комнате: декоративные экраны и плинтусы

Когда стены и пол трогать нельзя, трубы закрывают декоративными панелями. Самый простой вариант - пластиковый короб-плинтус высотой 80 мм. Внутри помещается одна труба 20 мм. Цена - 250 руб за 2 м.

Для радиаторной подводки используют экраны из МДФ с перфорацией. Они пропускают 70% тепла, если зазор между экраном и батареей - не менее 40 мм. При меньшем зазоре теплоотдача падает на 30% - радиатор мощностью 1,5 кВт будет греть как 1 кВт.

В детской комнате трубы закрывают мягким кожухом из вспененного полиэтилена - он не даёт обжечься при 80 °C на поверхности. Толщина кожуха - 10 мм, крепится на липучке.

Экран из МДФ: 1500 руб за 1 м².
Пластиковый короб: 300 руб за 1 м.
Металлический экран: 2000 руб за 1 м².

Как спрятать трубы отопления в квартире: нижнее подключение и коллектор

В квартире с панельными стенами штробить нельзя - толщина плиты 140 мм, арматура на глубине 20 мм. Выход - нижнее подключение радиатора. Трубы идут в полу в стяжке, а к батарее подходят снизу через специальные угловые клапаны.

Для нижнего подключения используют радиаторы с межосевым расстоянием 300 мм или 500 мм. Трубы заводят в штробу пола глубиной 40 мм. Коллекторный шкаф ставят в коридоре - от него расходятся лучи к каждому радиатору. Длина одного луча - до 25 м, перепад давления - 0,1 атм на 10 м.

При такой схеме все краны и балансировочные вентили находятся в коллекторном шкафу. В комнате нет ни одной трубы - только радиатор с декоративной панелью внизу.

Нижнее подключение снижает теплопотери на 5% за счёт отсутствия открытых труб.
Коллекторный шкаф размером 400x600x120 мм вмещает 6 контуров.
Монтаж коллектора в квартире 50 м² стоит 12 000 руб.

Электрический режим с ТЭНом: как спрятать подводку без труб

Электрический режим полностью решает проблему маскировки: нет труб, нет риска протечки, нет необходимости в доступе к кранам. Только провод и розетка.

Выбрали способ маскировки?

Помогу рассчитать мощность радиатора и подобрать ТЭН для электрического режима.

Написать на почту

Частые вопросы

Как скрыть трубы в стене?

Скрыть трубы в стене можно штроблением. Глубина штробы - до 2/3 толщины стены. Для кирпичной стены 250 мм - до 160 мм, для газобетона 100 мм - до 65 мм. Трубы укладывают в гофру или теплоизоляцию из вспененного полиэтилена 6 мм, чтобы компенсировать тепловое расширение (0,5 мм на 1 м при нагреве от 20 до 80 °C). После монтажа штробу заделывают цементно-песчаной смесью. Стыки радиатора с трубами оставляют открытыми - их закрывают декоративным коробом. В панельных стенах штробить нельзя из-за арматуры на глубине 20 мм.

Что даёт нижнее подключение для маскировки?

Нижнее подключение позволяет спрятать трубы в полу или стяжке. Трубы подходят к радиатору снизу через угловые клапаны, а коллекторный шкаф выносится в коридор. В комнате остаётся только радиатор без видимых труб. Длина луча от коллектора до радиатора - до 25 м, перепад давления - 0,1 атм на 10 м. Все краны и балансировочные вентили находятся в шкафу, поэтому доступ к ним не требует вскрытия пола. Нижнее подключение снижает теплопотери на 5% за счёт отсутствия открытых труб.

Как оформить подводку в стяжке пола?

Подводку в стяжке пола укладывают на слой экструдированного пенополистирола толщиной 20 мм - это снижает теплопотери в перекрытие на 40%. Минимальная толщина стяжки над трубой - 30 мм, иначе появятся трещины. Используют только цельные отрезки металлопласта или сшитого полиэтилена без муфт, длиной до 20 м. Температура теплоносителя - не выше 60 °C, рабочее давление - до 6 атм, опрессовка - 9 атм. Трубы маркируют на плане помещения каждые 2 м. В квартирах с бетонными перекрытиями этот способ рискован: при течи вода зальёт соседей.

Чем закрыть трубы декоративно?

Для декоративной маскировки труб используют пластиковые короба-плинтусы высотой 80 мм (250 руб за 2 м), экраны из МДФ с перфорацией (1500 руб за 1 м²) или металлические экраны (2000 руб за 1 м²). Зазор между экраном и радиатором - не менее 40 мм, иначе теплоотдача падает на 30%. В детских комнатах применяют мягкие кожухи из вспененного полиэтилена толщиной 10 мм - они защищают от ожогов при 80 °C. Для труб в углах ставят угловые короба из ПВХ. Все декоративные элементы должны быть съёмными для доступа к кранам.

Как не потерять доступ к кранам?

Чтобы не потерять доступ к кранам, все запорные вентили и терморегуляторы оставляют открытыми или закрывают съёмными панелями. В коробах из ГКЛ делают лючки 200x300 мм на магнитах. В фальшстенах монтируют ревизионные дверцы. При нижнем подключении все краны находятся в коллекторном шкафу - он всегда открыт. Если трубы замурованы в стену, стыки с радиатором не штробят - их закрывают декоративным кожухом. В электрическом режиме с ТЭНом краны не нужны: термостат регулирует температуру, а отключение - выключателем.
