Как собрать радиатор с ТЭНом своими руками: пошаговая инструкция

Обновлено 17 июля 2026 · Блог МойРадиатор

Зимой 2023 в мороз -35 выяснилось, что газовая труба в дачном кооперативе лопнула. Отопления нет, а в доме +2. Знакомый электрик предложил не ждать, а собрать радиатор с тэном из трёх алюминиевых секций за 1800 рублей. Через час после сборки в комнате 18 м² стало +18. Рассказываю, как повторить этот фокус без ошибок.

Что нужно для сборки радиатора с тэном и терморегулятором

Для сборки алюминиевого радиатора с тэном своими руками потребуются: алюминиевые секции (биметалл не подойдёт - у него стальной коллектор, который греет хуже), ТЭН мощностью 1-1,5 кВт с резьбой 1 дюйм, терморегулятор (выносной или встроенный в ТЭН), ниппели, прокладки (паронитовые или силиконовые), две глухие пробки и одна проходная пробка для ТЭНа.

Стоимость набора из 4 секций (стандарт для комнаты 20 м²) - около 3200 руб, ТЭН 1 кВт - 600 руб, терморегулятор - 400 руб. Итого 4200 руб против 8000 за готовый масляный обогреватель.

Алюминиевые секции - 4 шт (высота 500 мм, межосевое 500 мм)
ТЭН 1 кВт с резьбой 1 дюйм (длина трубки 300-400 мм)
Терморегулятор механический (капиллярный или биметаллический) на 16 А
Ниппели стальные оцинкованные - 4 шт
Прокладки паронитовые - 8 шт (под ниппели и пробки)
Пробка глухая левая 1 дюйм - 1 шт, правая 1 дюйм - 1 шт
Пробка проходная 1 дюйм с отверстием под ТЭН - 1 шт
Ключ ниппельный (радиаторный), фум-лента, герметик анаэробный

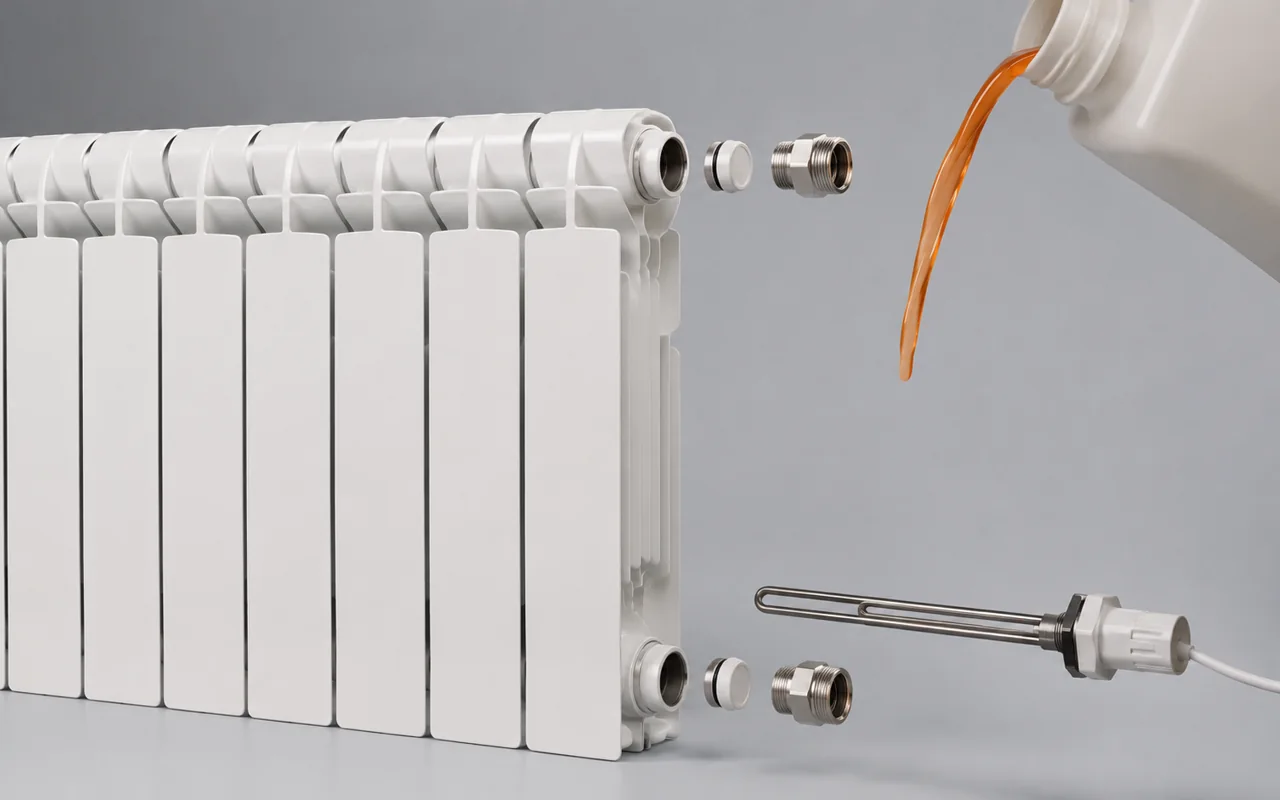

Как собрать алюминиевый радиатор с тэном: пошагово

Сборка начинается с нанизывания секций на ниппели. На каждый ниппель с двух сторон надевается прокладка. Ниппель закручивается ключом на 3-4 оборота - не сразу до упора, чтобы выровнять секции. После сборки всех секций дотягиваете ключом до щелчка (момент 15-20 Нм).

В нижнюю пробку (левую или правую, зависит от ТЭНа) вкручиваете ТЭН на фум-ленту (6-8 слоёв) или анаэробный герметик. В верхнюю пробку - кран Маевского для спуска воздуха. Заливаете теплоноситель через верхнее отверстие, пока он не пойдёт из нижнего.

Установите все секции на ровном полу, проверьте совпадение отверстий
Смажьте резьбу ниппелей маслом или графиткой
Закручивайте ниппели крест-накрест (сначала верхний левый, потом нижний правый)
После сборки проверьте зазор между секциями - не более 1-2 мм
Вкрутите глухие пробки и проходную пробку под ТЭН

Как загерметизировать пробки и ТЭН

Герметизация - главная причина протечек. Прокладки под ниппели должны быть паронитовыми (толщина 1,5-2 мм), а не резиновыми - резина дубеет при нагреве. Прокладки под пробки - силиконовые (выдерживают до 250°C).

Резьбу ТЭНа уплотняйте фум-лентой в 8-10 слоёв с натягом. Альтернатива - анаэробный герметик (например, Loctite 577, но без упоминания бренда). Наносите на резьбу, ждите 15 минут, вкручивайте. Давление опрессовки - 6-8 атм, выдерживает любой вариант.

Паронитовые прокладки - 8-10 руб/шт, выдерживают 300°C
Силиконовые прокладки - 15-20 руб/шт, эластичные до 250°C
Фум-лента - 20 руб/рулон, хватает на 2-3 ТЭНа
Анаэробный герметик - 150 руб/тюбик, сохнет без воздуха

Чем залить радиатор с тэном: вода, масло или антифриз

Вода - дешево и безопасно, но замерзает при 0°C. Если радиатор стоит в неотапливаемом помещении, лёд разорвёт секции. Антифриз (пропиленгликоль) замерзает при -30°C, но его теплоёмкость на 15% ниже, и он густеет при -20, снижая теплоотдачу.

Масло (трансформаторное) - не замерзает, не корродирует, но при перегреве (выше 150°C) выделяет токсичные газы. Для ТЭНа с термостатом до 80°C масло подходит, но заливать его сложнее - оно вязкое, и при замене нужно утилизировать как отходы.

Теплоноситель	Цена за 1 литр	Рабочая температура	Минусы
Вода дистиллированная	10 руб	0-95°C	Замерзает, коррозия
Антифриз пропиленгликоль	80 руб	от -30 до +100°C	Меньше теплоотдача
Масло трансформаторное	200 руб	от -45 до +150°C	Токсично при перегреве

Как подключить терморегулятор безопасно

Терморегулятор ставится в разрыв фазы (L) перед ТЭНом. Ноль (N) идёт напрямую. Сечение провода - не менее 1,5 мм² (медь), автомат на 16 А. Если ТЭН 2 кВт, ток 9 А - запас по току обязателен.

Датчик терморегулятора крепится к корпусу радиатора металлическим хомутом на высоте 2/3 от пола. Не ставьте датчик на ТЭН - он будет показывать 90°C, когда батарея ещё холодная. Капиллярную трубку не перегибайте под 90 градусов - треснет капилляр.

Автомат 16 А + УЗО 30 мА - обязательно
Провод ПВС 3х1,5 мм² - для ТЭНа до 2 кВт
Терморегулятор с диапазоном 5-30°C
Хомут для датчика - 10 руб, затягивать до упора

Электрический режим: как работает радиатор с ТЭНом и терморегулятором

После сборки радиатор с тэном своими руками подключается к сети 220 В. ТЭН вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм. Мощность рассчитывается так: 100-120 Вт на одну секцию. Для 4 секций достаточно ТЭНа на 400-500 Вт, но стандартные модели - 1 кВт, поэтому ставьте терморегулятор на 50-60°C, чтобы батарея не перегревалась.

Термостат держит температуру с точностью +-2°C. Когда вода нагревается до 55°C, ТЭН отключается, при остывании до 53°C включается снова. В режиме «антизамерзание» (7°C) радиатор потребляет 50-70 Вт/ч - 0,5 кВт за ночь.

Нужен расчёт мощности ТЭНа?

Напишите в чат площадь комнаты и высоту потолков - подберём мощность и количество секций за 2 минуты.

Написать на почту

Частые вопросы

Что нужно для сборки радиатора с ТЭНом?

Для сборки потребуются: алюминиевые секции (количество - из расчёта 100 Вт на секцию при высоте 500 мм, например для комнаты 20 м² нужно 6-7 секций), ТЭН с резьбой 1 дюйм (мощность 1-1,5 кВт, длина трубки 300-400 мм), терморегулятор (механический или электронный, на 16 А), ниппели (4 шт на каждые 2 секции), прокладки паронитовые (8 шт), пробки: две глухие (левая и правая резьба 1 дюйм) и одна проходная с отверстием под ТЭН, ключ радиаторный, фум-лента или анаэробный герметик, кран Маевского для спуска воздуха. Цена набора - около 2500-4000 руб в зависимости от количества секций. Если ставите ТЭН мощнее 2 кВт, нужен автомат на 25 А и провод 2,5 мм².

Как загерметизировать пробки и ТЭН?

Пробки герметизируются двумя способами: с прокладкой или на фум-ленту. Для пробок используйте паронитовые прокладки толщиной 1,5-2 мм - они выдерживают до 300°C и не ссыхаются. Под ниппели между секциями - только паронит, резина при нагреве деформируется. Для ТЭНа: намотайте фум-ленту на резьбу в 8-10 слоёв, с натяжением, по часовой стрелке. Альтернатива - анаэробный герметик (нанести на резьбу, подождать 10-15 минут, вкрутить). После сборки опрессуйте систему воздухом под давлением 6-8 атм - если шипит, подтяните или перемотайте. Не используйте сантехнический лён - он гниёт при контакте с антифризом.

Чем залить радиатор - водой, маслом, антифризом?

Выбор зависит от условий. Вода дистиллированная (10 руб/л) - лучший вариант для отапливаемых помещений: высокая теплоёмкость, дешевизна. Минус - замерзает при 0°C, лёд разрывает алюминий. Антифриз на пропиленгликоле (80 руб/л) работает до -30°C, но теплоотдача на 15% ниже, и он густеет при -20°C, что снижает эффективность. Масло трансформаторное (200 руб/л) не замерзает до -45°C, не вызывает коррозию, но при перегреве свыше 150°C выделяет токсичные газы - для ТЭНа с термостатом до 80°C безопасно. Объём радиатора из 4 секций - около 1,5-2 л. Заливайте через верхнее отверстие, пока не пойдёт из нижнего, затем закрутите пробку.

Как подключить терморегулятор безопасно?

Терморегулятор подключается в разрыв фазы (L) перед ТЭНом. Ноль (N) идёт напрямую к ТЭНу. Сечение провода - 1,5 мм² для ТЭНа до 2 кВт, 2,5 мм² для 3 кВт. Обязательно установите автомат на 16 А (для 2 кВт) или 25 А (для 3 кВт) и УЗО на 30 мА - защитит от утечки тока. Датчик терморегулятора крепите к корпусу радиатора металлическим хомутом на высоте 2/3 от пола, не на ТЭН - иначе будет ложное отключение. Капиллярную трубку не перегибайте под острым углом - треснет. Если терморегулятор электронный, используйте выносной датчик с кабелем 1-2 м.

Как проверить герметичность перед включением?

Перед первым включением обязательно опрессуйте систему. Соберите радиатор, закрутите все пробки и ТЭН, залейте теплоноситель (воду, антифриз или масло) до верха. Подключите к нижнему отверстию ручной насос с манометром (автомобильный или велосипедный) и создайте давление 6-8 атм. Держите 15-20 минут - давление не должно падать более чем на 0,5 атм. Если падает, ищите утечку: обмажьте все стыки мыльной пеной - пузыри укажут место. После опрессовки стравите давление до 1-1,5 атм (рабочее давление для алюминиевых секций - до 6 атм, но для системы с ТЭНом хватит 1,5 атм). Затем включите ТЭН на 5 минут и проверьте нагрев всех секций - холодная секция указывает на воздушную пробку, спустите воздух краном Маевского.
