Как повесить радиатор отопления на стену: кронштейны и крепёж

Чугунная секция МС-140 весит 7.5 кг. Батарея из 8 секций - уже 60 кг сухого веса, а с водой - под 70 кг. Если крепить на два пластиковых дюбеля 6 мм, через год батарея оторвётся. Рассказываю, как выбрать кронштейны и закрепить радиатор так, чтобы он висел десятилетиями.

Виды кронштейнов для радиатора отопления

Кронштейны для радиатора отопления делятся на стальные уголковые, анкерные штыревые и пластиковые с зажимом. Уголковые кронштейны - самые ходовые: они крепятся к стене двумя шурупами, а на горизонтальной полке висит радиатор. Штыревые - это толстый прут с резьбой, который забивается или вкручивается в стену; подходят для чугунных батарей, потому что выдерживают до 100 кг на один кронштейн. Пластиковые дешёвые, их ставят на алюминиевые радиаторы до 30 кг.

Выбор зависит от материала стен и веса батареи. Для кирпича и бетона подходят анкерные кронштейны с распорным дюбелем 12 мм. Для гипсокартона используют специальные бабочки или моли-болты, которые распределяют нагрузку на большую площадь.

• Уголковые - для стальных и алюминиевых радиаторов до 50 кг
• Штыревые анкерные - для чугуна, нагрузка от 60 до 120 кг на кронштейн
• Пластиковые зажимные - для лёгких секций до 30 кг

Как повесить радиатор с боковым подключением: особенности крепления радиатора с боковым подключением

При боковом подключении радиатор висит на кронштейнах, закреплённых в стене, а подводка труб идёт сбоку. Крепление радиатора с боковым подключением не отличается от стандартного, но нужно учитывать зазор от стены: для циркуляции воздуха между стеной и батареей оставляют 30-50 мм. Если прижать радиатор вплотную, теплоотдача упадёт на 10-15%.

Количество кронштейнов для 10 секций - минимум 3: два сверху, один снизу по центру. Для 12 секций - 4: два сверху, два снизу. Верхние держат основную массу, нижний фиксирует от смещения. Проверяйте, чтобы кронштейны входили в межсекционные зазоры, а не упирались в коллектор.

• Зазор от стены: не менее 30 мм
• Число креплений: на каждые 7-8 секций добавляется один кронштейн
• Смещение радиатора от пола: не менее 100 мм для удобства уборки

Крепление радиатора с нижним подключением: что изменилось

У радиаторов с нижним подключением патрубки расположены внизу, поэтому сам корпус часто крепится на специальные кронштейны с направляющими. Крепление радиатора с нижним подключением требует точной разметки: нижний коллектор должен лежать строго на кронштейнах, чтобы не было перекоса. Обычно идёт комплект из двух держателей снизу и одного страховочного сверху.

Напольная установка для таких моделей допустима, но если вешаете на стену, учитывайте вес: стальной панельный радиатор 500x1000 мм весит около 30 кг сухого, с водой - 45 кг. Дюбеля подбирайте с запасом прочности 1.5.

Как повесить радиатор на кронштейны на стену из разных материалов

Как повесить радиатор на стену из бетона или полнотелого кирпича? Сверлите отверстие глубиной на 10-15 мм больше длины дюбеля, вставляете дюбель, закручиваете кронштейн. На бетон идут анкеры 10-12 мм. Для пустотелого кирпича или блоков из газобетона нужны химические анкеры: отверстие заполняется смолой, затем вставляется шпилька. Выдерживает до 80 кг.

Как повесить радиатор на кронштейны на гипсокартон? Используйте моли-болты с распорной гильзой. Один такой держит 15-20 кг. Для средней алюминиевой батареи 8 секций (25 кг с водой) нужно 3-4 точки. Лучше заранее заложить в каркас гипсокартона усиливающие профили.

• Бетон / кирпич: анкер 10 мм, глубина 60 мм
• Пустотелый кирпич: химический анкер с резьбовой шпилькой M8
• Гипсокартон: моли-болт 8-10 мм или закладная доска за листом

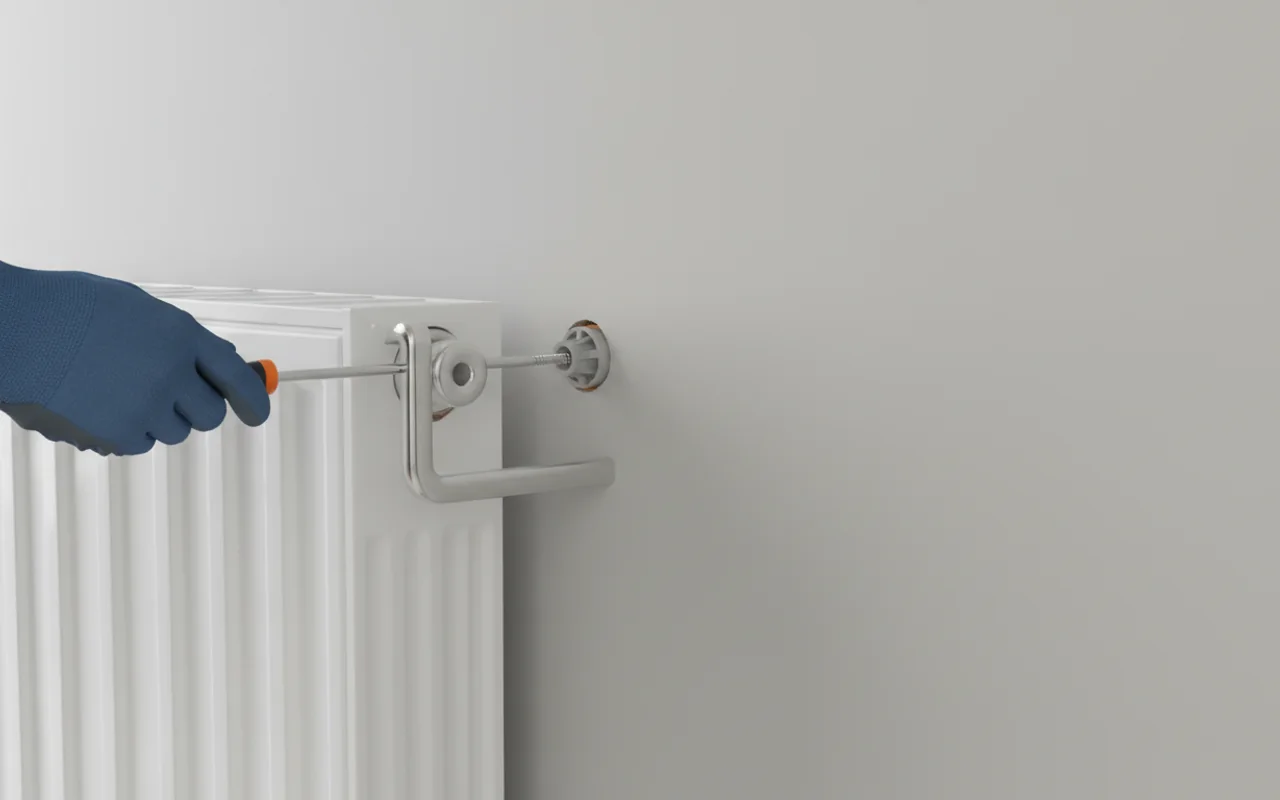

Как повесить радиатор отопления на кронштейны: пошаговая инструкция

Шаг 1. Разметка. Отмеряем высоту от пола до нижней трубы (обычно 150-200 мм для нижнего подключения и 500-600 мм для бокового). Используем уровень - длиной не менее 1 м. Отмечаем центры кронштейнов. Для 8 секций расстояние между верхними кронштейнами - 700 мм, нижний - ровно по центру.

Шаг 2. Сверлим. Для бетона используем перфоратор. Глубина отверстия - под дюбель. Шаг 3. Закрепляем кронштейны. Вкручиваем шурупы или анкеры до щелчка. Шаг 4. Навешиваем радиатор. Сначала заводим на верхние кронштейны, потом ставим на нижний. Проверяем уровень: отклонение не более 3 мм на 1 м длины.

Шаг 5. Фиксируем от опрокидывания. Если радиатор не зажат кронштейнами в замок, используем дополнительные стяжки или упоры. После обвязки запускаем воду и проверяем герметичность резьб.

• Минимальный инструмент: перфоратор, уровень, ключ 13-17, карандаш
• Проверка: после навешивания радиатор не должен качаться рукой

Электрический режим: как превратить радиатор в электронагреватель

Если вы используете секционный радиатор, в него можно вкрутить ТЭН с терморегулятором. ТЭН вкручивается в нижнюю пробку батареи на резьбе 1 дюйм. Мощность подбирается из расчёта 100-120 Вт на секцию. Например, 8-секционный алюминиевый радиатор - ТЭН на 1 кВт. Термостат на ТЭНе держит температуру теплоносителя, не давая ему остыть ниже 30°C.

При таком исполнении кронштейны и крепёж должны быть рассчитаны на тот же вес плюс сам ТЭН (около 0.5 кг). Но важно: в электрическом режиме радиатор греется только локально, поэтому конвекция слабее. Зато можно отапливать помещение без центрального отопления. Убедитесь, что кронштейны выдерживают длительный нагрев до 90°C - стальные выдерживают, пластиковые плавятся.

• ТЭН вкручивается в нижнюю пробку, резьба 1 дюйм
• Мощность: 100-120 Вт на секцию
• Терморегулятор поддерживает заданную температуру
• Кронштейны - только металлические
