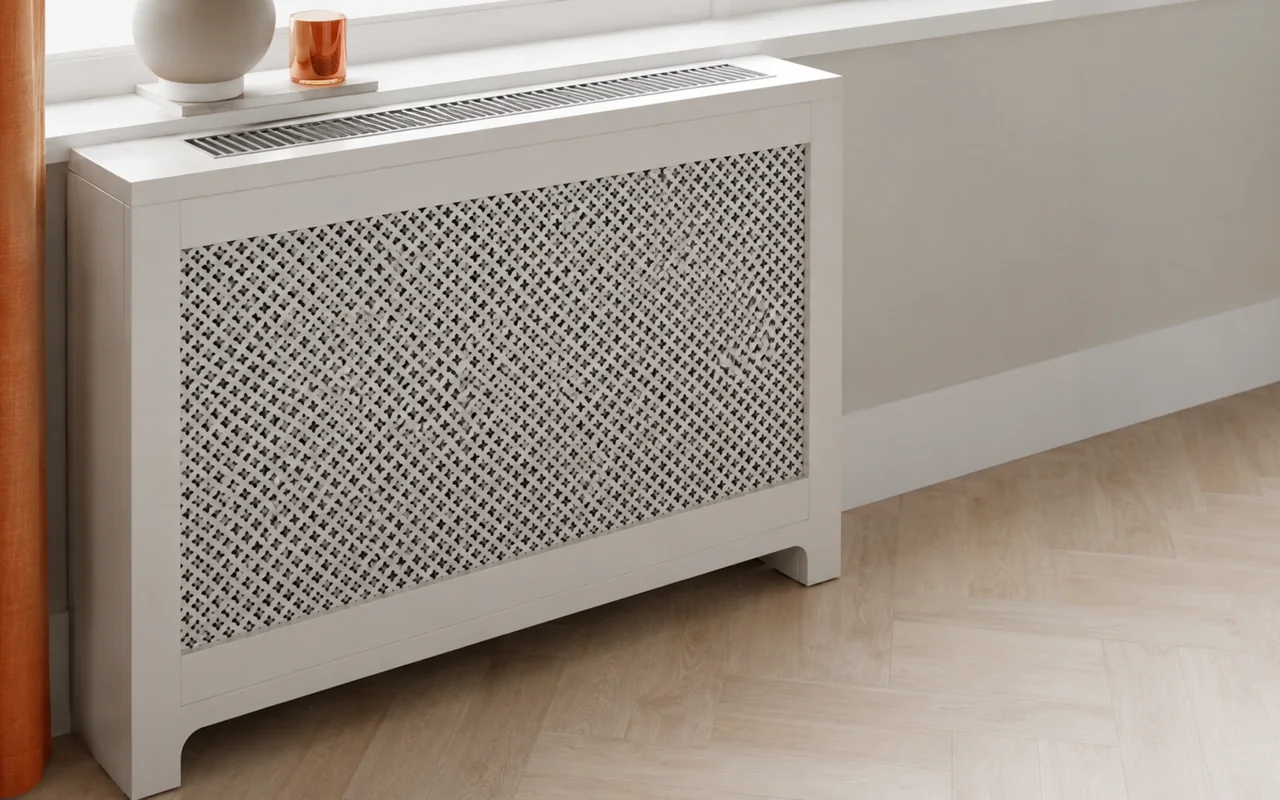

Экран на радиатор отопления: как закрыть красиво и не потерять тепло

Вы поставили новые радиаторы, отдали за них 40-50 тысяч рублей, а потом закрыли их глухим коробом из МДФ. Результат: температура в комнате упала на 3-4 градуса, счёт за отопление вырос на 15-20%. Типичная ситуация: красивый фасад скрывает батарею, но конвекция заблокирована, и тепло остаётся в нише. В этой статье разберём, как закрыть радиатор отопления без потерь, какие экраны пропускают 90% тепла, а какие всего 50%, и что делать, если у вас электрический ТЭН.

Сколько тепла съедает экран на радиатор отопления: цифры

Любой защитный экран на радиатор отопления снижает теплоотдачу. Глухой короб из МДФ толщиной 16 мм уменьшает мощность на 25-30%. Решётка из металла с зазором 10 мм теряет 5-8%. Сплошная панель с щелью сверху и снизу - 15-20%. Цифры проверены на стендах: при теплоносителе 75°C и воздухе 20°C разница в температуре поверхности радиатора под экраном достигает 8-12°C. Если вы выбираете, как закрыть радиатор отопления в квартире, первое, что нужно измерить - площадь отверстий для воздуха.

Пример: секция алюминиевого радиатора даёт 180 Вт без экрана. Под глухим коробом - 126 Вт. Чтобы компенсировать потерю, придётся добавить 2-3 секции или поднять температуру теплоносителя на 10°C. Последнее - дополнительные 300-500 рублей в месяц за газ или электричество.

Какой экран на радиатор отопления меньше мешает конвекции

Лучший вариант - открытая решётка из металла или дерева с шагом планок 20-30 мм. Чем больше сквозных отверстий, тем выше конвекция. Идеал: перфорированный лист с отверстиями 40-50% площади. Такие экраны на радиатор отопления секция пропускают до 95% тепла. На втором месте - короб с верхней и нижней щелью высотой 50-60 мм. Воздух заходит снизу, нагревается, выходит вверх. Но если щель меньше 30 мм, эффективность падает на 10-15%.

Плохой вариант: глухой фасад из МДФ или гипсокартона без зазоров. Тепло передаётся только излучением через панель, конвекция блокируется. В итоге батарея греет саму нишу, а не комнату. Если хотите закрыть радиатор отопления красиво, выбирайте конструкцию с вентиляционными решётками на всю высоту.

Как закрыть радиатор отопления без потери тепла: пошаговая инструкция

1. Оставьте зазор снизу не менее 50 мм для входа холодного воздуха. 2. Сверху сделайте щель 60-80 мм для выхода горячего потока. 3. Фасад выполните из перфорированного материала - металл, деревянные рейки, пластик. 4. Не закрывайте верхнюю часть радиатора глухой полкой. 5. Если используете экран короб на радиатор отопления, делайте его открытым с двух сторон. 6. Проверьте, чтобы зазор между экраном и батареей был 30-50 мм - это улучшает конвекцию.

Пример расчёта: радиатор 10 секций, мощность 1800 Вт. При экране с решёткой 50% перфорации потери - 90 Вт. При глухом коробе - 450 Вт. Разница 360 Вт - это 2 дополнительных часа работы котла зимой. В рублях: при тарифе 5 руб/кВт*ч - 1,8 рубля в день, 54 рубля в месяц. Кажется мало, но за 5 месяцев отопления - 270 рублей. А если экранов пять - 1350 рублей.

Из чего делают экраны на радиаторы: материалы и их свойства

Экран на радиатор отопления МДФ - популярный, но опасный для тепла вариант. МДФ толщиной 10-16 мм имеет теплопроводность 0,2 Вт/(м·К). Он работает как теплоизолятор. Металлические решётки из стали или алюминия - лучший выбор: теплопроводность стали 50 Вт/(м·К), алюминия - 200 Вт/(м·К). Они быстро нагреваются и отдают тепло в комнату. Деревянные рейки - компромисс: красиво, но теплопроводность 0,15 Вт/(м·К), поэтому рейки должны быть тонкими (10-12 мм) и с частыми зазорами.

Пластик (ПВХ, поликарбонат) - наихудший вариант: теплопроводность 0,2 Вт/(м·К), при нагреве может деформироваться при 60-70°C. Если всё же выбираете МДФ, берите листы толщиной 6 мм и делайте перфорацию не менее 40% площади. Защитный экран на радиатор отопления из металла с порошковой окраской прослужит 15-20 лет без потери вида.

Как обеспечить доступ к кранам за экраном: практические решения

Экран короб на радиатор отопления часто блокирует регулировочные вентили и термоголовки. Решение: установите съёмную панель на магнитах или петлях. Размер панели - минимум 300x300 мм, чтобы дотянуться до крана. На термоголовку сделайте вырез диаметром 40-50 мм, иначе она не будет реагировать на температуру воздуха. Если экран глухой, термоголовка будет измерять температуру внутри ниши, а не в комнате - разница 5-7°C.

Совет: перед монтажом экрана выведите термоголовку наружу с помощью выносного датчика. Или поставьте сервопривод с управлением по Wi-Fi. Тогда доступ к кранам нужен только раз в год для обслуживания. Для обычных кранов сделайте в экране откидную дверцу на петлях с защёлкой. Это добавит 1500-2000 рублей к стоимости, но сэкономит нервы при ремонте.

Электрический режим: как закрыть радиатор с ТЭНом

Если у вас электрический радиатор с ТЭНом на 1,5-2 кВт, экран критичен. ТЭН греет масло или антифриз внутри секций, температура поверхности - 70-80°C. При глухом коробе перегрев ТЭНа может вызвать отключение термостата, и батарея будет работать циклами: 10 минут греет, 20 минут остывает. КПД падает на 30-40%.

Правильное решение: вкрутите ТЭН с терморегулятором в нижнюю пробку секционной батареи на резьбе 1 дюйм. Мощность ТЭНа - 100-120 Вт на секцию. Для 10-секционного радиатора нужен ТЭН 1-1,2 кВт. Экран - только решётка с перфорацией 50% и зазором от батареи 40 мм. Термостат держит температуру в комнате 20-22°C, не давая ТЭНу перегреваться. Без экрана расход электричества - 8-10 кВт·ч в сутки, с глухим коробом - 12-15 кВт·ч. Разница - 400-600 рублей в месяц.
