Диагональное подключение радиатора: максимальная теплоотдача

Вы купили 12-секционный алюминиевый радиатор на 2400 Вт, подключили его боковым способом, а в комнате холодно - температура подачи 80°C, обратки 60°C, но последние секции еле тёплые. Разница между первой и последней секцией достигает 20°C, а потери тепла - до 200 Вт. Диагональное подключение радиатора решает эту проблему: теплоноситель проходит по диагонали от верхнего патрубка к нижнему, прогревая все секции равномерно. В итоге теплоотдача вырастает на 10-15%, а в длинных радиаторах - до 20%. Для частного дома с естественной циркуляцией это единственный способ заставить работать последние секции.

Что такое диагональное подключение радиаторов отопления

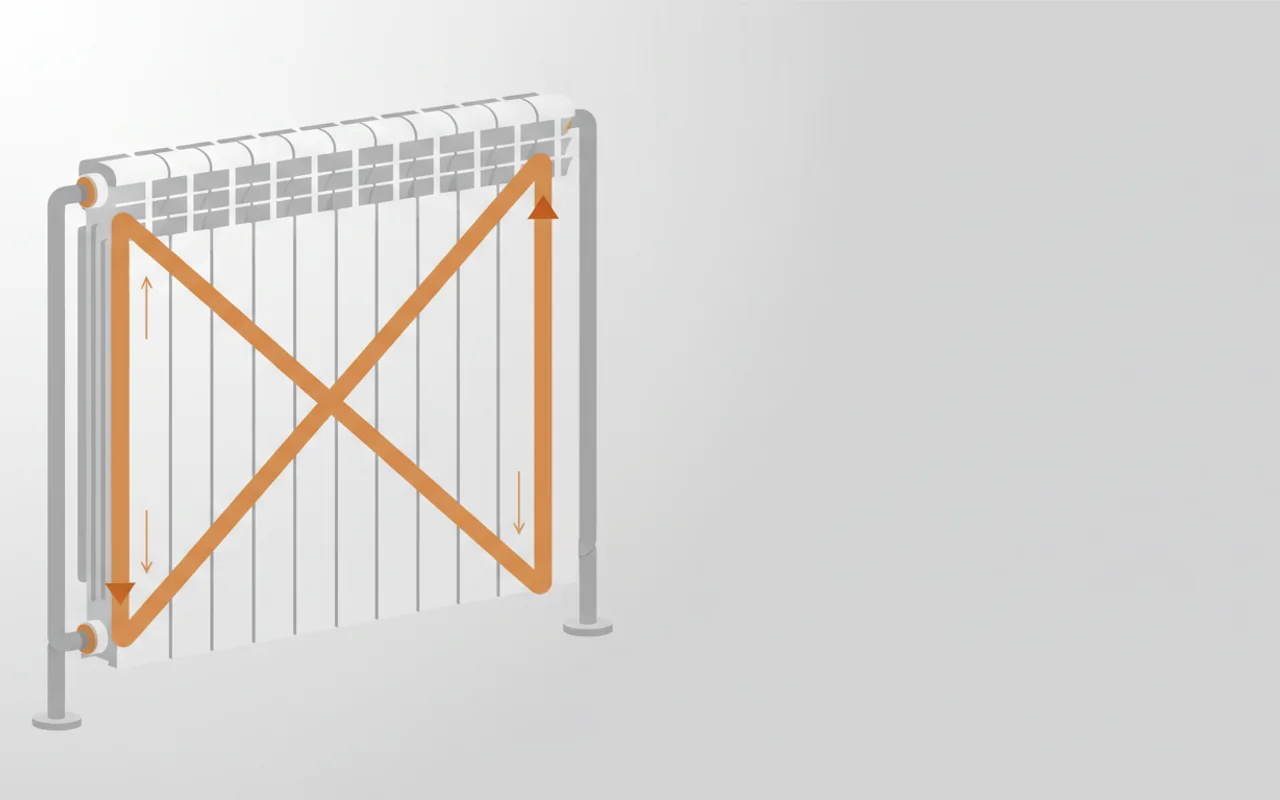

Диагональное подключение радиаторов отопления - это схема, при которой подающая труба врезается в верхний патрубок с одной стороны батареи, а обратка - в нижний патрубок с противоположной стороны. Теплоноситель движется по диагонали, проходя через все секции последовательно.

В отличие от бокового подключения, где вода входит и выходит с одной стороны, диагональная схема исключает застой в дальних секциях. Для радиатора длиной более 1,2 метра (8-10 секций) это единственный способ получить паспортную мощность.

Диагональная схема подключения радиаторов: как это работает

При диагональной схеме подключения радиаторов скорость потока внутри секций выше, чем при боковой. Гидравлическое сопротивление снижается на 15-20% за счёт прямого пути жидкости. Теплоноситель не тратит энергию на повороты в коллекторе, а движется по кратчайшей траектории.

Температура на выходе из радиатора при диагональной схеме на 5-7°C ниже, чем при боковой, что означает более полную отдачу тепла. Разница между первой и последней секцией не превышает 3-5°C против 15-20°C у бокового варианта.

Диагональное подключение радиаторов отопления в частном доме: особенности монтажа

Диагональное подключение радиаторов отопления в частном доме чаще всего применяют в двухтрубных системах с принудительной циркуляцией. Для однотрубной схемы (ленинградка) диагональ тоже подходит, но требуется байпас диаметром на 1 размер меньше основной трубы.

В частном доме с естественной циркуляцией (гравитационной) диагональное подключение радиаторов отопления в частном - это стандарт. Уклон подающей трубы 0,5-1 см на метр, обратки - такой же. Разница высот между центром котла и центром радиатора должна быть не менее 0,5 метра, иначе циркуляция остановится.

Диагональное подключение радиатора в частном доме: пошаговая инструкция

1. Разметьте точки врезки: верхний патрубок с одной стороны (подача), нижний с противоположной (обратка). Используйте резьбу 1 дюйм для стандартных радиаторов.

2. Установите запорную арматуру: шаровые краны на подачу и обратку, на обратку - балансировочный вентиль для регулировки потока.

3. Подключите трубы: для металлопластика используйте пресс-фитинги, для полипропилена - пайку с армированием. Диаметр трубы - минимум 20 мм (3/4 дюйма) для системы с принудительной циркуляцией.

4. Установите кран Маевского на верхний заглушечный патрубок с противоположной стороны от подачи. Спустите воздух после заполнения.

5. Проверьте герметичность давлением 1,5 рабочих (обычно 6-9 атм). Запустите систему и отрегулируйте балансировочным вентилем расход, чтобы обратка была на 10-15°C холоднее подачи.

• Подача всегда сверху, обратка снизу - иначе циркуляция нарушится.
• Для радиаторов до 7 секций диагональ необязательна, но даёт +5% тепла.
• При однотрубной системе байпас обязателен, иначе весь поток пойдёт через радиатор.

Когда диагональное подключение радиаторов отопления обязательно

Диагональная схема подключения радиаторов отопления обязательна в трёх случаях: длина радиатора более 1,5 метра (10 секций и больше), система с естественной циркуляцией, а также при подключении радиаторов в высотных зданиях с верхней разводкой.

Если проигнорировать это правило, последние секции будут работать как холостой хвост - теплоноситель остывает, не доходя до них. В 12-секционной батарее при боковом подключении последние 3-4 секции имеют температуру на 20-25°C ниже первых, что даёт потерю до 300 Вт на радиатор.

Электрический режим: ТЭН с терморегулятором для диагонального подключения

Если вы переводите систему на электрическое отопление или делаете резервный обогрев, ТЭН с терморегулятором вкручивается в нижнюю пробку секционной батареи на резьбе 1 дюйм. При диагональном подключении радиатора ТЭН ставится в нижний патрубок с той же стороны, где находится обратка (или с противоположной от подачи, если система отключена).

Мощность ТЭНа подбирается из расчёта 100-120 Вт на секцию. Для 10-секционного радиатора нужен ТЭН 1000-1200 Вт. Термостат держит температуру в диапазоне 30-80°C с погрешностью ±1°C. При диагональной схеме нагрев идёт равномерно по всем секциям, так как ТЭН создаёт естественную конвекцию: горячая вода поднимается вверх по диагонали, остывая опускается вниз.

Важно: при работе ТЭНа кран Маевского должен быть открыт для стравливания воздуха, иначе образуется воздушная пробка, и ТЭН перегреется. Установите автоматический воздухоотводчик на верхний патрубок.
